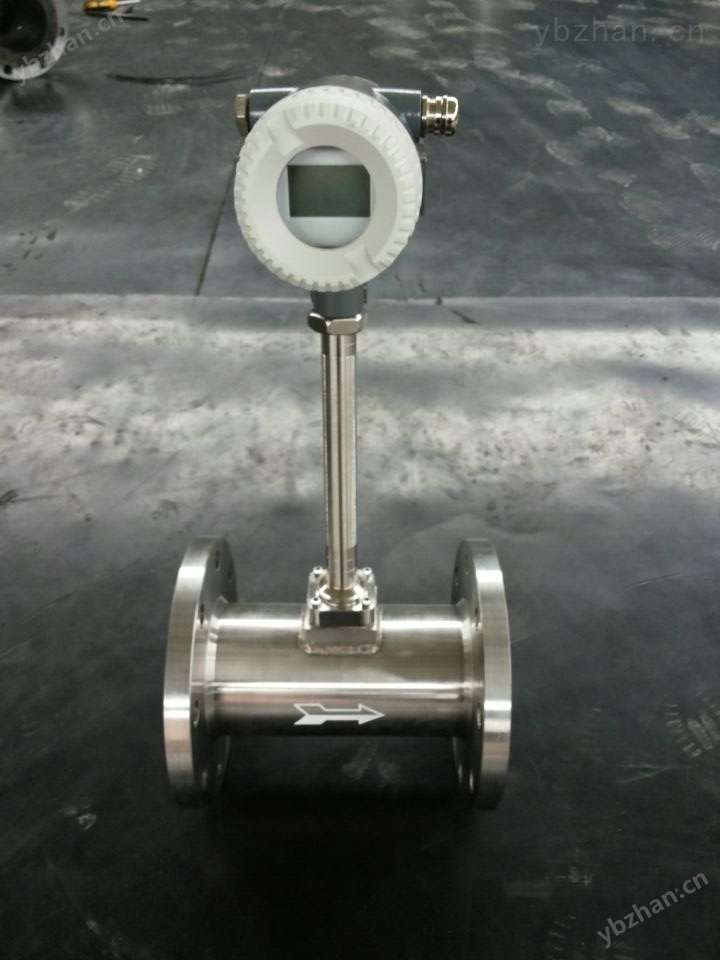

涡街流量计
一、概述
1.1 应用场合
应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检
测流体通过管道内涡街发生体所产生的漩涡频率,从而测量出流体的流量。本系列涡街流量
计是综合吸收发达国家*技术和总结多年研究生产经验的基础上进行精心设计的产品,实
现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。具有电
路*、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、
工作稳定、便于安装调试等特点。广泛应用于石油、化工、电力、轻工、动力供热等行业,
也可以用于城市供水、医疗行业流体管道的流量测量。
二﹑仪表特点与用途
特点:
? 无可动部件,*稳定,结构简单便于安装和维护。
? 传感器输出为脉冲信号,其频率与被测流体的实际流量成线性,零点无漂移,
性能十分稳定,结构形式多样,有管道式、插入式流量传感器形式。
? 精确度较高,通常液体的测量精度为±1.0%,气体的测量精度为1.5%。
? 测量量程范围宽,在雷诺数为2×104~7×106 范围内,可达1:20。
? 压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表。
? 安装方式灵活,根据现场工艺管道不同,可以水平、垂直和不同角度倾斜安装。
? 采用消扰电路和抗振动传感头,具有一定抗环境振动性能。
? 采用超低功耗微处理器技术,1 节3.6V10AH 锂电池可使用5 年以上。
? 由软件对仪表系数非线性进行修正,提高测量精度。
? 压力损失小,量程范围宽。
? 采用EEPROM 对累积流量进行掉电保护,保护时间大于10 年。
用途:
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试
剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
三,测量原理
当管道中流体介质通过旋涡发生体(三角柱)时,由于局部加速而产生旋涡现象(如图一),此旋涡分成两列交替地出现,这种旋涡列被 称为卡门涡街。旋涡交错分离,在柱体后面的尾流中产生脉动的压力,充在柱体后面(或内部)的检测探头受到这种微小的脉动压力的作用,使埋在探头内的压电晶体元件受到交变应力作用而产生交电荷信号。检测放大器将这种信号进行交换、放大、滤波和信号整形处理后,输出频率与旋涡分离频率相同的电压(或电流)脉冲信号,或经变换处理输出与旋涡分离频率成比例的模拟电流信号。仪表输出的每一个脉冲或一定的电流将代表一定体积的被测流体。一段时间内的输出总脉冲数或模拟电流量的积分,将代表这段时间内流过的流体总和。
卡门涡街的释放频率与三我柱宽度尺寸和流体速度有关,而与介质的温度,压力等特性参数无关。可用下式表示:
f=StV/d……(1)
式中:f-卡门涡街的释放频率
V-介质流速
D-三角柱的宽度
St-斯特罗哈尔数
斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数…Re有关。只要管道内介质的雷诺数保持在2*104至7*106范围内,斯特罗哈尔数St便保持为一个常数(0.17~0.18),这样便可通过测量旋涡频率信号检测出流体介质的流速,再通过介质的流速计算出介质的流量。
三、技术规格
3.1 技术参数
被测介质 | 蒸汽,压缩空气,煤制气,液体等中高流速介质 | ||||
执行标准 | 涡街流量传感器(JB/T9249-1999) | ||||
检定规程 | 涡街流量计(JJG1029-2007) | ||||
仪表口径 及连接方式 | 法兰连接型 | DN15-DN300 | |||
夹装连接型 | DN15-DN300 | ||||
法兰标准
| 常规标准 | GB/T9119-2000 | |||
其他标准 | 管法兰标准 | 如德标DIN,美标ANSI,日标JJS | |||
管法兰标准 | 如化工部标准,机械部标准 | ||||
精度等级 | 液体 | ±1.0%R | |||
气体或蒸汽 | ±1.5%R | ||||
重复性 | 液体 | ≤0.2% | |||
气体或蒸气 | ≤0.5% | ||||
量程比 | 20:1-10:1 | ||||
检定条件 |
检定装置 | 标准表法液体流量检定装置 标准表法气体流量检定装置 音速喷嘴气体流量检定装置 | |||
环境条件 | 环境温度 | 20℃ | |||
相对湿度 | 65% | ||||
使用条件 |
介质温度 | T1(常温型) | -40℃~70℃ | ||
T2(中温型) | -40℃~250℃ | ||||
T3(高温型) | -40℃~350℃ | ||||
环境温度 | -20℃~60℃ | 相对湿度 | 5%-90% | ||
大气压力 | 86KPa-106KPa |
