当前位置：河北泰华仪表科技有限公司>>密度仪表系列>> TH3000智能在线密度计
概述 TH3000智能在线密度计（也称在线密度变送器）是一种用于连续在线测量液体的浓度和密度的设备，可直接用于工业生产过程。密度计采用差压称重技术开发，包括：一个电容式差压传感器以及与其相连接的、插入生产过程的一对压力中继器。在两个压力中继器之间有个温度传感器，用来补偿过程液体的温度变化。 泰华智能在线密度计为二线制密度变送器，主要用于工业过程控制，在线密度计根据浓度与密度的大小产生相应的4-20mA信号，可通过数字通信进行远程校准与监测。 特点 本在线密度计适用于流动或静止液体， 适合于管道和罐体安装。 2、采用一体化结构的两线制变送器，无活动部件，维护简单。 3、连续在线测量液体密度和温度，无过程中断.可直接用于生产过程控制。 4、双四位数字液晶显示。 5、温度和密度两参数可同时显示，便于进行行业标密换算。 6、密度计有几种不同的触液材质。 7、安装使用方便，插入液体即可显示读数。 8、简化维修，无需定期清洗。 9、在线密度计校准无需标准参考源、无需实验室校准、无过程中断。 10、本质安全型可用于危险现场。 |
工作原理 智能在线密度计实质上为一差压变送器。其工作原理：一定高度的液柱产生的压力与该液体的密度成正比。即：P=ρgh 式中： P—— 一定高度的液柱产生的压力 ρ—— 该液体的密度 g—— 测量地重力加速度 h—— 液位的高度 根据压力仪表测量的压力值，在测量地重力加速度与液柱的高度已知的条件下，就可以得到被测量液体的密度值。 应用领域 1、制糖业与酿酒业：榨取果汁、糖浆、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇界面等； 2、奶制品业：炼乳、乳糖、乳酪、干乳酪、乳酸等； 3、采矿：煤、钾碱、盐水、磷酸盐、钙化合物、石灰石、铜、金等； 4、炼油：润滑油、芳香剂、燃油、植物油等； 5、食品加工：番茄汁、葡萄汁、柠檬汁、番茄酱、糖蜜、植物油、果糖浆、果冻、果酱等； 6、纸浆与造纸业：黑浆、绿浆、纸浆清洗、蒸发器、苛性碱等； 7、饮料加工：啤酒、软饮料、果酒、速溶咖啡、麦芽等； 7、化工：烧碱、酸、尿素、清洁剂、聚合物密度、乙二醇、氯化钠、氢氧化钠等； 8、石化：天然气、油气水洗、煤油、润滑油、油/水界面等。 技术参数 l 输出：4-20mA电流输出，叠加数字信号（HART协议） l 精度：0.001g/cm3 l 密度量程：0-2g/cm3 ；0-3g/cm3 l 仪表电源：16-30VDC供电，推荐使用24VDC l 分 辨 率：0.001g/cm3 l 温度量程：0-100℃ l 温度精度：0.5℃ l 环境温度：-10～60℃ l 湿度范围：0-90% 阻尼调整：0-16秒；0-32秒 |
参考尺寸
密度计安装结构 | 取压膜片距离B（mm） | 插入/管道长度A（mm） | 侧面距离C（mm） | 法兰尺寸（国标） |
插入式密度计 | 500 | 800 | / | DN80以上 |
双法兰侧装密度计 | 500 | / | / | DN50以上 |
单法兰侧装密度计 | 500 | 800 | 150 | DN80以上 |
管道式密度计 | 1000 | 1500 | / | DN25以上 |

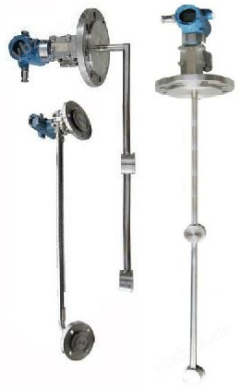

产品外形图示
插入式密度计 图A 双法兰侧装密度计 图B
管道式密度计 图C 单法兰侧装密度计 图D
产品选型表
TH3000 | 智能在线密度计 | ||||||||||
代号 | 安装结构形式 | ||||||||||
P | 插入式 | ||||||||||
S | 侧装式 | ||||||||||
G | 弯管式 | ||||||||||
B | 管道式 | ||||||||||
代号 | 量程 | ||||||||||
1 | 0-1g/cm3 | ||||||||||
2 | 0-2g/cm3 | ||||||||||
3 | 0-3g/cm3 | ||||||||||
5 | 0-5g/cm3 | ||||||||||
代号 | 密度计类型 | ||||||||||
A | 常温型在线密度计 -30℃~+90℃ | ||||||||||
B | 带温度补偿性在线密度计 | ||||||||||
C | 卫生型在线密度计 -30℃~+180℃ | ||||||||||
D | 高温型在线密度计 | ||||||||||
E | 特殊要求在线密度计 -30℃~+300℃ | ||||||||||
代号 | 显示 | ||||||||||
S | 带液晶显示 | ||||||||||
Y | 不带液晶显示 | ||||||||||
代号 | 接液材质 | ||||||||||
1 | 不锈钢316L | ||||||||||
2 | 哈氏合金 | ||||||||||
3 | 钛 | ||||||||||
4 | 钽 | ||||||||||
5 | PTFE | ||||||||||
6 | 蒙乃尔 | ||||||||||
代号 | 安装法兰尺寸 | ||||||||||
A | DN50 | ||||||||||
B | DN80 | ||||||||||
C | 用户指定 | ||||||||||
代号 | 防爆等级 | ||||||||||
1 | 无 | ||||||||||
2 | 本安型 | ||||||||||
代号 | 测杆长度（mm） | ||||||||||
Z | 用户说明 | ||||||||||
代号 | 膜片距离（mm） | ||||||||||
J | 用户提供 | ||||||||||
选型举例：TH3000-A1BS1A1Z800J500 | |||||||||||
