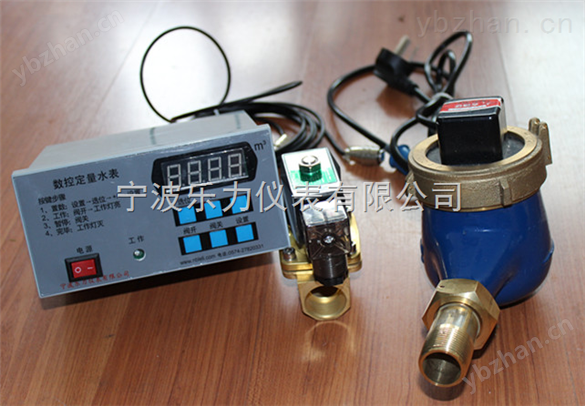

LXSD-15S-200S数控定量水表

LXSD-15S-200S数控定量水表
参  考  价面议
具体成交价以合同协议为准

产品型号LXSD-15S-200S

品       牌

厂商性质生产商

所  在  地宁波市

在线询价 加入对比 查看联系电话

联系方式：贺查看联系方式

更新时间：2016-07-15 16:29:55浏览次数：1285次

联系我时，请告知来自 仪表网
同类优质产品更多>
产品分类品牌分类
产品简介
数控定量水表主要用于陶瓷、纺织、化工、玻璃等行业需要重复加水的地方。

详情介绍



LXLD－50S～150S数控定量水表说明书


一、用途：主要用于陶瓷、纺织、化工、玻璃等行业需要重复加水的地方。
二、特点：
1、用水量根据需要可以任意设定，操作方便，直观。
2、LXSD—15S～50S  螺纹连接。
LXLD—50S～150S 法兰连接。
三、要技术指标（见表1）                                         表1
口径
      15mm～150mm
  介质
　　水、油
一般酸、碱、盐（需改制）
    温度
    ＜40℃
   　　＜90℃
工作压力
0.1Mpa～1.0MPa
0～0.8Mpa （需改制）
示值误差
  100L～200L：±2.5%     ≥200L： ±1.5%
控制距离
≤100m
    电压
AC220V
功耗
≤40VA
流量范围
见表2
                                                                  表2

型  号
 口径mm
   流量范围 m³/h
定量范围 m³
  LXSD-15S
   15
      1～3
   0.001～9.999
  LXSD-20S
   20
     1.5～5
   0.001～9.999
  LXSD-25S
   25
      3～7
   0.001～9.999
  LXSD-32S
   32
     5.5～7
   0.001～9.999
  LXSD-40S
   40
      8～20
   0.001～9.999
  LXSD-50S
   50
     13～30
   0.010～99.99
  LXLD-50S
   50
     13～30
 0.010～99.99
  LXLD-80S
   80
     30～80
   0.010～99.99
  LXLD-100S
   100
     40～120
   0.100～999.9
  LXLD-150S
   100
    100～300
   0.100～999.9

四、外形尺寸（见图1、图2、图3、表3、表4）





                                                                  表3

    型  号
 口 径mm
  L mm
  H mm
   G1
G2
LXSD-15S
    15
   307
   138
  G1/2
　G3/4
LXSD-20S
    20
   350
   162
  G3/4
   G1
LXSD-25S
    25
   387
   162
   G1
G1¹/4
LXSD-32S
    32
   407
   170
  G1¹/4
  G1¹/2
LXSD-40S
    40
   440
   205
  G1¹/2
   G2
LXSD-50S
    50
   530
   210
   G2
  G2¹/2

                                                                  表4

 型  号
口径mm
 D1mm
 H mm
 L mm
螺检孔直径
单边螺检数
LXLD-50S
  50
  125
  330
 430
　φ18
    4
LXLD-80S
  80
  160
  372
 495
　φ18
    8
LXLD-100S
  100
  180
  460
 570
　φ18
    8
LXLD-150S
  150
  240
  570
 700
  φ22
    8

五、电磁阀和信号线接线图（见图4、图5）
六、使用方法：
1、拨动定值预置器，预置至所要求的液体体积。
2、按电源开关接通电源，数字显示器显示预置的体积数字。
3、按‘阀开’开关，工作指示灯亮，电磁阀打开，液体通过一次表检测流量与预置体积相减，直至减到零，指示灯熄，电磁阀关闭，完成一次定量供水，数字显示器复原预置的体积数字，为第二次供水作准备。
4、如果中途要关闭电磁阀，则按‘阀关’按钮，指示灯熄，电磁阀关闭，供水停止，数字显示器保持停止时的数字。
5、如果改变预置体积，按‘阀关’按钮，电磁阀关闭，拨动定量预置器，预置至所要求的体积，然后按‘置数’按钮，数字显示所预置的体积数字，重复（1）步骤。
