接近开关MN8-M18-ACA1常闭20-250VAC 返回列表页

接近开关MN8-M18-ACA1常闭20-250VAC是种高频振荡型，可以用以检测各种金属体，灵敏度高，频率响应快，重复定位精度高，瞬变过程短，输出功率大,急电特性好，工作稳定可靠，使用寿命长等优点。不锈钢圆柱型接近开关，主要用于检测金属、塑料、木材、液体、料位等不同物质，改开关具有浪涌、过载、短路、反极性、抗电磁干扰、断电保护等功能，目前现已广泛应用于：

定位控制

输送动作检测

速度监测

速度方向监测

进料及出料控制

无负载及负载监测

接近开关基本参数

【规格型号】：MN8-M18-ACA1

【外型尺寸】：18-30mm（毫米）

【检出方式】：电感式

【检测距离】：5-15mm（毫米）

【工作电压】：DC10-30V/AC 220V

【输出形式】：两线/三线

【检测物体】：金属（铁钢铜铝等）

检查距离(Sn) 2/4/5/8/10/15/20/25mm

操作频率(Hz) DC:500 AC:25

工作电流(mA) 150/200/300/400

工作环境温度(℃) -25...75

重复精度(R) ≤10%Sn

消耗电流/漏电流 (mA) 15/0.6/2

电压降(V) 1.5/5/7

动作指标 红色LED

短路,极性保护(DC) 无/有

连接方式 1.5M,PUR-电缆/插件

外壳材料 黄铜镀镍

感应面材料 PBT

防护等级 IP67

符合标GB/14048.10

接近开关产品概述：

接近开关又称无触点接近开关，集成化接近开关是指毋需与运动部件进行机械接触而操作的一种位置开关,它的主要工作原理是利用电磁场的能量,非接触式地检测物体的存在与否或以微电子技术的应用为核心,正出色而深刻地推动了各个工业领域的技术进步和现代化。在我国,发展机电一体化技术的重要性和合理性,也越来越广泛地被人们所认识,电工系统的许多单位和广大工程技术人员在应用开发机电一体化产品方面做了不少努力,在此,仅以工业自动化控制中应用颇广的集成化接近开关为例,从一个侧面来看机电一体化电器产品的发展前景。

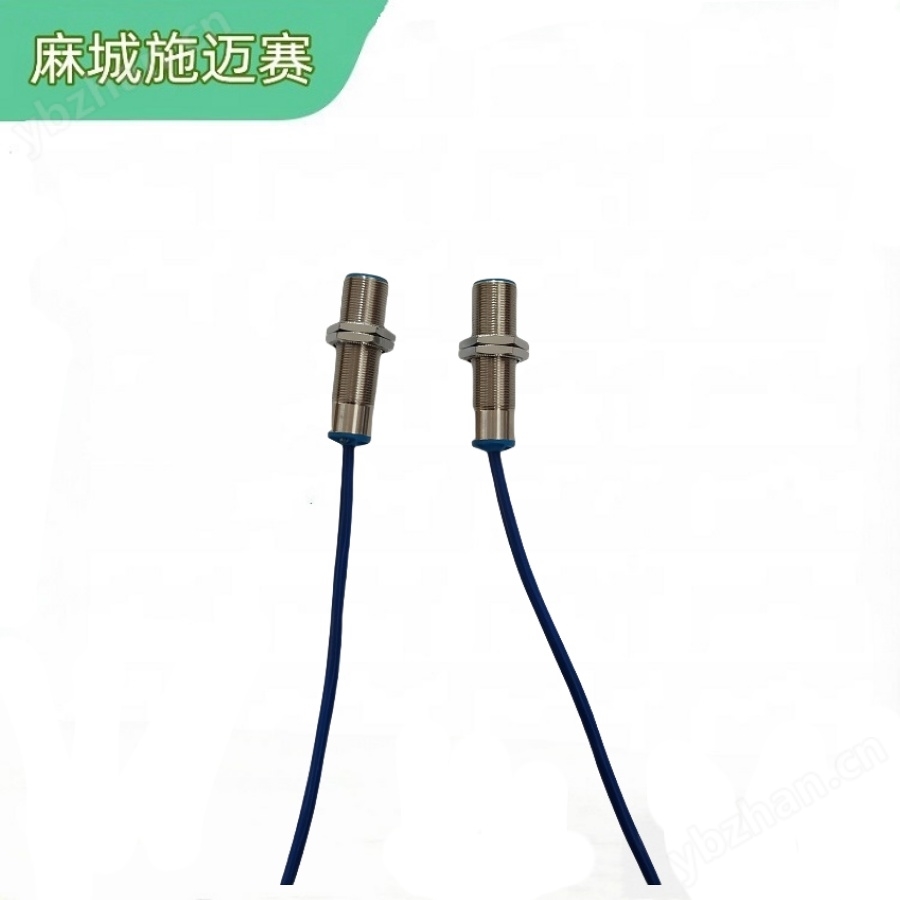

接近开关MN8-M18-ACA1常闭20-250VAC

接近开关特长:

① 由于能以非接触方式进行检测，所以不会磨损和损伤检测对象物。

② 由于采用无接点输出方式，因此寿命延长（磁力式除外）采用半导体输出，对接点的寿命无影响。

③ 与光检测方式不同，适合在水和油等环境下使用检测，几乎不受检测对象的污渍和油和水的影响。此外，还包括特氟龙外壳型及耐高温良好的产品

④ 与接触式开关相比，可实现高速响应

⑤ 能对应广泛的温度范围

⑥ 不受检测物体颜色的影响对检测对象的物理性质变化进行检测，所以几乎不受表面影响。

⑦ 与接触式不同，会受周围温度的影响、周围物体、同类传感器的影响包括感颜色等的影响。因此，对于传感器的设置，需要考虑相互干扰此外，在感应型中，需要考虑周围金属的影响，而在静电容量型中则需考虑周围物体的影响。

接近开关使用方法：

1，在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。与感应面平行的金属应在距离感应面三倍的检测距离之外在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。

2，在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。

使用过程中应注意事项

1，被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关

2，用手拉拽接近开关引线会损坏接近开关，安装时好在引线距开关10厘米处用线卡固定牢固

3，不应用脚踏接近开关，安装时和设置保护罩壳

4，开关使用距离应设定在额定距离的2/3以内，以免受温度和电压影响，温度和电压的高低都将影响接近开关的灵敏度。

钢板带接近开关MN8-M18-ACA1常闭20-250VAC

的使用选择好检测对象物质，正确接线，然后安装时，把检测距离调好。接近开关的主要与二次电气元件组合使用，如中间继电器，交流接触器、电磁阀等。

接近传感器在布线及接线时应注意的问题：

1)电力线、动力线应尽量远离接近开关引线，无法避免时应将电金属管套在外部并接地，以防开关损坏或误动作；

2)严禁通电接线，并应按接线输出回路原理图接线；河南图尔克接近开关总代理

3)不要用两个接近开关的输出线控制同一个继电器的同一个线圈，否则将无法辨认动作的来源，有时甚至产生误动作。

接近开关安装过程中应注意事项：

1)被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关；

2)用手拉拽接近开关引线会损坏接近开关，安装时在引线距接近开关10厘米处用线卡固定牢固；

3)不应用脚踏接近开关，安装时设置保护罩壳；

4)开关使用距离应设定在额定距离的80%以内，以免受温度和电压影响，温度和电压的高低都将影响接近开关的灵敏度。

5）在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。与感应面平行的金属应在距离感应面三倍的检测距离之外;在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。

6）在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离;并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。

1.圆形外壳直径：M12，M18，M30，管长可选；

2.方形外壳尺寸：18x10 mm到40x40mm；

3.检测距离(Sn)：2mm到30mm；

M12 检测距离2mm, 4mm, 8mm；

M18 检测距离5mm, 8mm, 16mm；

M30 检测距离10mm, 15mm, 16mm, 25mm；

Q18C 检测距离4mm；

Q25 检测距离2mm, 4mm；

Q40S 检测距离15mm, 30mm；

Q40 检测距离15mm, 20mm, 30mm；

4.额定电压：20-250VAC；

5.出线式或接头式：可选；

6.符合：IEC60947-5-2；

7.防护等级：P67 (IEC60529)。

 MN8-M18-ACA1常闭20-250VAC性能特点在各类开关中，有一种对接近它物件有“感知"能力的元件——位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知"，开关才会动作。通常把这个距离叫“检出距离"。不同的接近开关检出距离也不同。有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率"。
