接近开关GA-30250SN/S7/GC-20250/S48-麻城施迈赛工业自动化有限公司

产地	国产	机械寿命	500000次
加工定制	是	特性	抗高温
执行质量标准	国标

接近开关GA-30250SN/S7/GC-20250/S48是一款电感式非接触检测装置，具备抗恶劣环境能力和高精度检测性能，广泛应用于工业自动化控制场景。以下从工作原理、技术参数、核心优势及应用领域展开说明。高可靠性和环境耐受性，成为工业自动化中实现非接触检测与智能控制的关键元件，尤其适合对耐久性和精度要求严苛的场景。也是一款性能可靠、应用广泛的M18 NPN常开型电感式接近开关。只要正确理解其NPN输出的特性并准确接线，它就能在各种工业自动化控制系统中稳定工作。用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。

核心工作原理与检测机制

电感式检测原理：通过内部振荡器产生交变磁场，当金属物体进入感应范围时，金属内部产生涡流导致磁场衰减，触发开关状态切换（振荡停振），经放大电路处理后输出开关信号。
非接触式触发：无需物理接触即可检测金属物体，避免机械磨损，延长使用寿命。

产品概述

GA-30250SN/S7 是一款 NPN常开（NO） 型、非接触式 的 电感式接近开关。

电感式：这意味着它只能检测金属物体（特别是铁质金属的检测距离最远）。
NPN型：这是指其输出晶体管的类型。在工业电子中，NPN型输出通常被称为“漏型输出" 。当传感器检测到目标时，其输出信号线会连接到0V（GND）。
常开（NO）：在未检测到目标时，输出电路处于断开（OFF）状态；当检测到目标时，输出电路闭合（ON）。
S7：这通常代表其外形尺寸和安装方式。这款传感器是的 M18（直径18mm） 螺纹圆柱形传感器，是工业中最常见的尺寸之一。

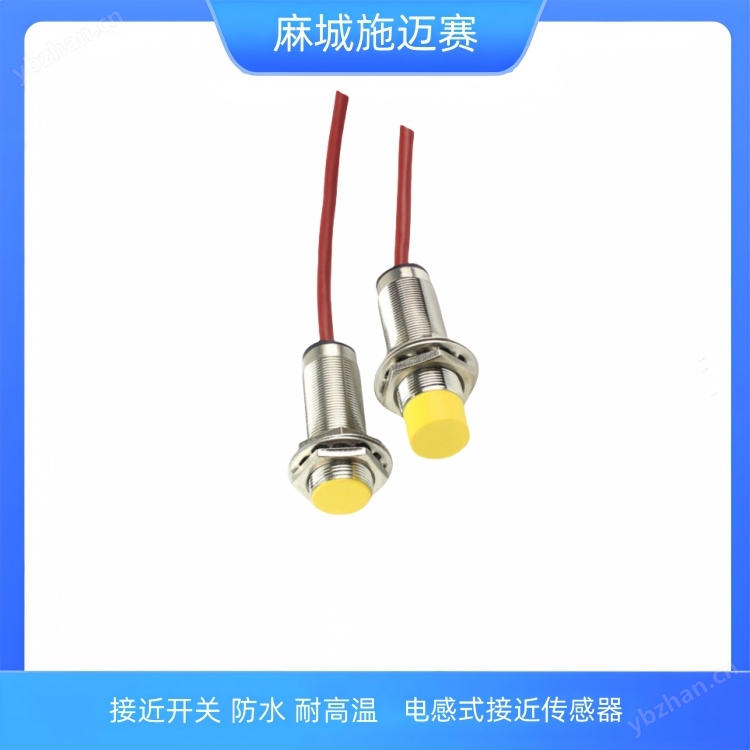

接近开关GA-30250SN/S7、GC-20250/S48

主要技术参数

通常，这些参数会印在传感器的标签上或在其数据手册中。

参数项目	参数值/描述	解释
检测距离	5mm	在条件下（检测对象为低碳钢SQ 1mm x 1mm）的额定操作距离。实际检测距离会因金属材料不同而变化（如不锈钢会减小，铜和铝会更小）。
输出类型	NPN，常开（NO）	见上文概述。
工作电压	10-30V DC	必须在此范围内供电，通常使用24V DC。
输出电流	≤ 200mA	传感器能承受的负载电流（如继电器、PLC输入点等），不能超过此值。
响应频率	约 1kHz	每秒最多可检测1000次目标，即响应时间很快。
线制	3线制	棕色（+V），蓝色（0V/GND），黑色（信号输出线）。
防护等级	IP67	防尘等级为6（防止灰尘进入），防水等级为7（可短时间浸入水中）。
安装方式	齐平式	传感器的感应面可以与金属安装支架齐平安装，而不影响其性能。
外壳材料	金属（通常是黄铜或不锈钢）	坚固耐用，适合工业环境。

工作原理：

接近开关是利用振荡器原理，检测物体的有无、通过、部件流，行程终了，旋转、计数等。
整体式，由检测部分和控制部分组成，无运动部件。
非接触检测，避免了对传感器自身和目标物的损坏。
无触点输出，操作寿命长。
即使在有水或油喷溅的苛刻环境中也能稳定检测。
反应速度快。
小型感测头，安装灵活

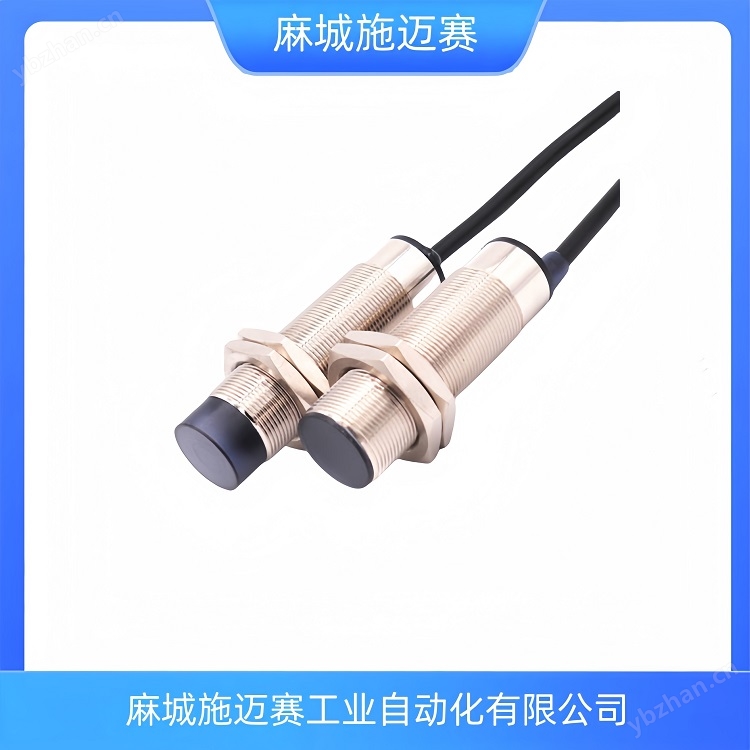

接近开关GA-30250SN/S7/GC-20250/S48

关键技术参数与性能指标

参数类别	具体数值/特性
工作环境	温度范围-25℃~75℃，防护等级IP67，适应高温、粉尘、潮湿及腐蚀环境
电气性能	操作频率DC 500Hz/AC 25Hz，工作电流150-400mA，支持短路和极性保护（DC型号）
结构特性	黄铜镀镍外壳，PBT感应面材料，埋入式/非埋入式安装可选
输出状态	分常开/常闭型，默认无检测物体时晶体管截止，检测到物体后导通
检测距离	额定动作距离为标称值，回差值为动作距离与复位距离之差

接线方法（非常重要！）

这款传感器有三根引线，颜色编码如下：

棕色线（Brown）：接电源正极（+V，通常是+24V）。
蓝色线（Blue）：接电源负极（0V， GND）。
黑色线（Black）：信号输出线。当检测到金属时，NPN型的黑色线会导通到蓝色线（0V）。

接线示例（连接至PLC）：

将传感器的棕色线接到PLC的24V+端子。
将传感器的蓝色线接到PLC的0V（COM）端子。
将传感器的黑色线接到PLC的数字量输入端子（如X0）。
注意：PLC的输入端子需要设置为漏型输入（Sinking） 模式，或者内部有上拉电阻，才能正确读取NPN传感器的信号。

应用场景

这种类型的传感器在自动化领域无处不在，例如：

位置检测：检测气缸的活塞是否伸出或缩回。
计数：在传送带上对金属产品进行计数。
限位：作为机器运动的终点限位开关。
转速检测：检测齿轮的旋转速度。
物体有无判断：判断一个工位上有无金属工件。

故障排查

如果传感器不工作，可以按以下步骤检查：

检查电源：首先用万用表测量棕色线和蓝色线之间的电压，确保在10-30V DC之间。
检查接线：确认三根线是否接错。
检查负载：确认负载（如PLC输入点、继电器线圈）是否完好，阻抗是否合适。
检测目标物：确保目标是可检测的金属，并且进入了5mm的感应范围内。
状态指示：大多数此类传感器带有一个LED指示灯，检测到目标时会亮起，这是最直观的判断方法。

核心优势与适用场景

环境适应性强：IP67防护等级及宽温设计，适用于冶金、铸造、玻璃制造等高温高粉尘场景。

高精度与可靠性：响应速度快，抗电磁干扰，符合GB/14048.10，保障工业控制稳定性。
安装灵活性：齐平安装（埋入式）或非齐平安装（非埋入式），适配不同机械结构需求。
典型应用领域

高温作业监测：如钢铁冶炼量产线的工件定位、炉温区域金属部件检测。
自动化量产线：机床行程限位、冲压设备物料计数及传送带上金属零件定位。
恶劣环境控制：矿山机械、化工设备的非接触式状态监测，替代传统机械开关减少维护成本。

接近开关使用注意事项：

1、直流型开关必须用直流稳定压电源，并确保稳压电源波纹Vpp≤10%，绝缘变压器的次级交流电源经全波整流后，用电解电容滤波（一般为470-1000uF)后的直流电源，用用直流稳压器供电。（特别注意：未经电容滤波不能使用）。

2、两线制开关必须先进负载再接至电源，若直接连接电源会使开关损坏。

3、开关不得超过额定技术参数使用。

4、严禁通电接线，严格按接线图上色标接线。考虑到使用环境的影响，调整开关感应面与检测体之间的距离，一般取额定动作距离Se的80%。
5、若有高压线和动力线通过接线开关电线附近时，为防止开关受感应误动作或损坏，请用单独金属管屏蔽。

6、直流型开关使用电感性负载时，若系统有较大干扰脉冲时，请在开关断接干扰脉冲抑制器件。

7、两线制开关一般不宜并联或串联使用，建议改用继电器串，并联使用。

8、不同材质的金属检测体对动作距离的影响：
9、电容式接近开关动作距离可通过灵敏度微调电位器进行调节(切记在距离临界状

使用接近开关需注意：

1.请不要用在日光下或水溅的地方，本产品尽量避免用在户外

2.请不要将接近开关的电线靠近电力线、高压线，为防止误动作和破损，请单独设置金属配管进行配线

3.请不要过分的拉扯电线

4.请不要使接近开关受强烈冲击

5.请不要将接近开关用在有化学溶剂的环境，比如：强碱、强酸

6.请不要过分的用力紧固，紧固时请加用垫圈

关于接近开关维护保养：

为了使接近开关长期稳定工作，和一般的控制机器一样，请进行下列定期检查

1.检测物体及接近开关的安装位置有无偏移、松动、变形等

2.配线接连部位有无松动、接触不良、断线

3.有无附粘金属粉尘等堆积物

4.使用温度条件、周围环境条件等有无异常

5.检测距离有无异常

接近开关是一种具有机械运动部件不直接接触，能对位置的开关操作，当物体接近感应开关表面一定的距离，不需要机械接触，也不需要任何压力就能使开关动作，从而驱动直流电或给电脑（PLC）装置提供控制指令。接近开关是开关型传感器的一种（即无触点开关），它既有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰力强等，并具有防水、防腐蚀、防震的特点。
