速度打滑检测仪HQSD-99CFG3/IP65 返回列表页

速度打滑检测仪HQSD-99CFG3/IP65是用于带式输送机速度监测与保护的关键设备，主要通过检测旋转轴转速判断胶带是否打滑或超速，广泛应用于矿山、港口、冶金等行业的皮带输送系统。该系列产品通常由控制箱与传感器两部分组成，具备非接触式检测、高防护等级、安装便捷等特点。是一种在工业输送系统中常用的重要安全保护装置。是一种非接触式、电子智能型的速度监控传感器，俗称“打滑开关"或“速度开关"。它的核心作用是监测皮带、链条、螺旋轴等旋转设备的运行速度，当设备出现速度异常（如打滑、超速、断链、卡转、皮带断裂等）时，它能及时输出开关量信号，触发报警或停机，从而保护设备免受损坏，避免生产中断和安全事故。

打滑开关特点

1：非接触式，无易损原件，使用寿命长；

2：防护等级高，密封性好，可防水、放尘，防凝露；

3：高强度了铝合金精密压铸外壳，抗压，抗冲击力强；

4：外壳经过烤漆喷塑处理，耐腐蚀性强；

5：一体式设计，安装方便，实用简单，两螺栓固定；

6：采用ARM单片机作为控制单元，反映速度快，精度高，误差小；

7：双排数码显示，LED指示灯显示，可现场观察与误会；

8：高精度4~20mA模拟量输出

9：轻、重报警双开关量输出

10：采用高接点容量继电器输出

名称解析

• HQSD: 通常是品牌或系列代号。

• 99: 可能代表特定型号系列。

• C: 可能代表“接触式"或某种设计版本（但此型号实际为非接触式，此处可能是老型号延续）。

• F: 通常代表“防爆"功能，但需结合防爆等级确认，IP65本身不防爆。

• G: 可能代表“感应"或“传感器"。

• 3: 可能指第三代产品或特定输出配置。

• IP65: 非常重要的防护等级。IP65表示“防尘"和“防喷水"，能够承受来自任何方向的低压水柱喷射。这意味着它可以安装在室外或多尘、潮湿的工业环境中，适应性很强。

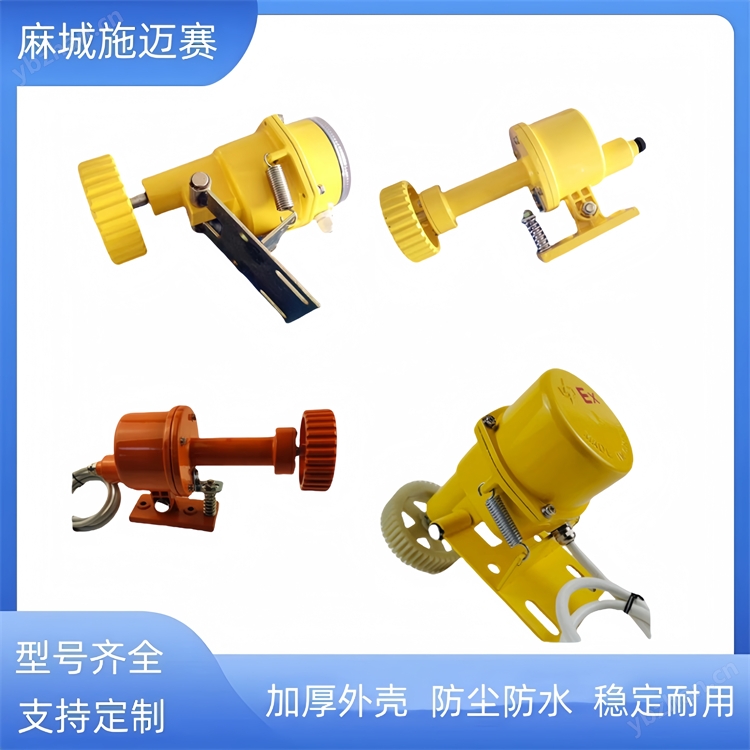

速度打滑保护开关HQSD-99CFG3/IP65

主要功能与特点

1. 非接触式检测：通过感应靠近的金属物体（如检测片、齿轮、螺栓头）来计算转速，无需与运动部件直接机械接触，无磨损，寿命长。

2. 智能检测：内置微处理器，可以智能识别设备状态（如启停、正常运行、故障）。

3. 双报警模式：

• 打滑/低速报警：当转速低于预设的正常转速百分比时（例如：70%），触发报警。

• 超速报警：当转速高于预设值时，触发报警。

4. 自学习功能：许多现代型号（可能包括此款）具有一键学习功能。在设备正常运行时按下学习键，它能自动记录当前转速作为标准值，简化设置。

5. 多种输出信号：通常配备：

• 继电器输出：提供无源开关信号（常开/常闭触点），可直接控制接触器、报警器等设备。

• 4-20mA 模拟量输出（部分型号可选）：可实时传输转速信号到PLC或DCS系统。

6. 高防护等级：IP65等级确保其在恶劣工业环境下的可靠性。

7. LED状态指示：通过LED灯显示电源、运行状态和故障信息，便于现场调试和维护。

工作原理

1. 将一个感应片（金属片）安装在需要监测的旋转轴上（如滚筒轴、大皮带辊轴）。

2. 将HQSD-99CFG3传感器对准感应片安装固定，保持一定的探测距离（通常2-5mm）。

3. 设备运行时，轴带动感应片旋转，每转一圈，感应片经过传感器一次，传感器便检测到一个脉冲信号。

4. 传感器内部的电路通过计算单位时间内的脉冲数，换算出当前转速。

5. 将实时转速与用户预设的正常转速值进行比较：

• 如果转速在正常范围内，无动作。

• 如果转速低于“打滑"设定值，经过短暂的延时（可调，以避免启停误报）后，内部继电器动作，输出报警信号。

• 如果转速高于“超速"设定值，同样输出报警信号。

典型型号技术参数对比

型号命名规则推测

根据HQSD系列现有型号（如HQSD-C、HQSD-A），推测"99CFG3"可能为定制参数代码，其中：

• 99：可能代表测速范围扩展（如0-9999 r/min）或特殊行业标准；

• CFG：可能表示防护等级（IP65）、防爆类型（如ExibI矿用本安型）或输出方式（如4-20mA模拟量）；

• IP65：明确防护等级，适用于粉尘、潮湿环境，但需避免结露和腐蚀性气体。

相似型号功能参考

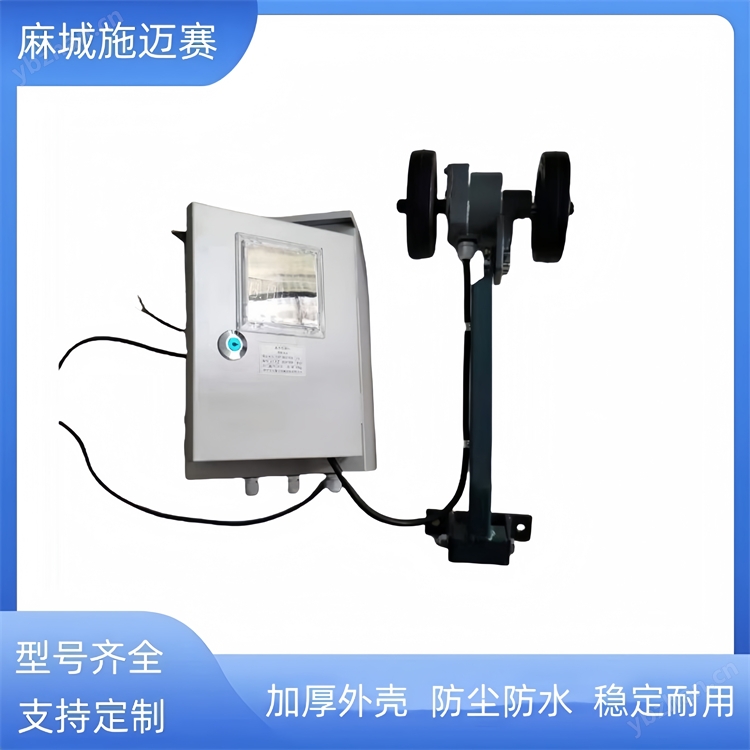

若用户需求为IP65防护+分体式安装，可优先考虑HQSD-C分体式型号，其关键特性包括：

• 分体设计：控制箱与传感器分离，适应复杂安装场景；

• 磁电式传感器：非接触检测，避免机械磨损，检测间距0-20mm；

• 宽温适应性：传感器可在-25℃~+70℃稳定工作，适合户外或井下环境。

定制型号注意事项

1. 防爆需求：若用于煤矿等爆炸性环境，需明确要求防爆认证（如ExibI），而非普通IP65型号；

2. 检测片数量：多检测片时需重新计算设定值（设定值=旋转轴转数×检测片数量）

核心功能与工作原理

1. 速度监测：通过传感器检测旋转轴上的磁性检测片或触轮脉冲信号，将转速转换为电信号传输至控制箱。

2. 打滑判断：当转速低于或高于设定阈值（可通过数字开关调节），延时12秒后触发报警输出，防止误动作。

3. 保护输出：一级报警（警告）和二级报警（停机）接点信号，可接入PLC或直接控制输送机停机。

典型应用场合

• 带式输送机：防止皮带因打滑而与驱动滚筒摩擦生热起火，防止因负载过大、断带等造成的停机。

• 斗式提升机：监测链条或皮带是否打滑、断裂，防止畚斗堵塞和损坏。

• 螺旋输送机：监测螺旋轴是否断裂或卡死。

• 风机、泵：监测轴是否正常旋转。

• 任何需要监控转速的旋转设备。

•


接线与调试（简要说明）

• 接线：通常有4-5个接线端子。

• 电源：接~220V或24VDC（具体看铭牌）。

• 继电器输出：一组常开（NO）和一组常闭（NC）触点，接至控制系统的报警输入点。

• 公共端：继电器输出的公共端。

• 调试：

1. 正确安装传感器和感应片。

2. 接通电源。

3. 在设备正常运行时，按下“学习键"（如有），设备会自动设定标准速度。

4. 通过拨码开关或电位器（根据具体型号）设置报警延迟时间和打滑/超速的百分比。

速度打滑检测仪HQSD-99CFG3/IP65

选型建议与安装规范选型关键指标

• 转速范围：根据输送机设计速度选择匹配量程（如0.8~6.5m/s对应带速）；

• 环境适应性：粉尘多、湿度高场景优先选密封式控制箱，腐蚀性环境需定制材质；

• 信号输出：继电器接点适用于直接控制，模拟量输出需搭配数显仪表或PLC系统。

安装使用与接线

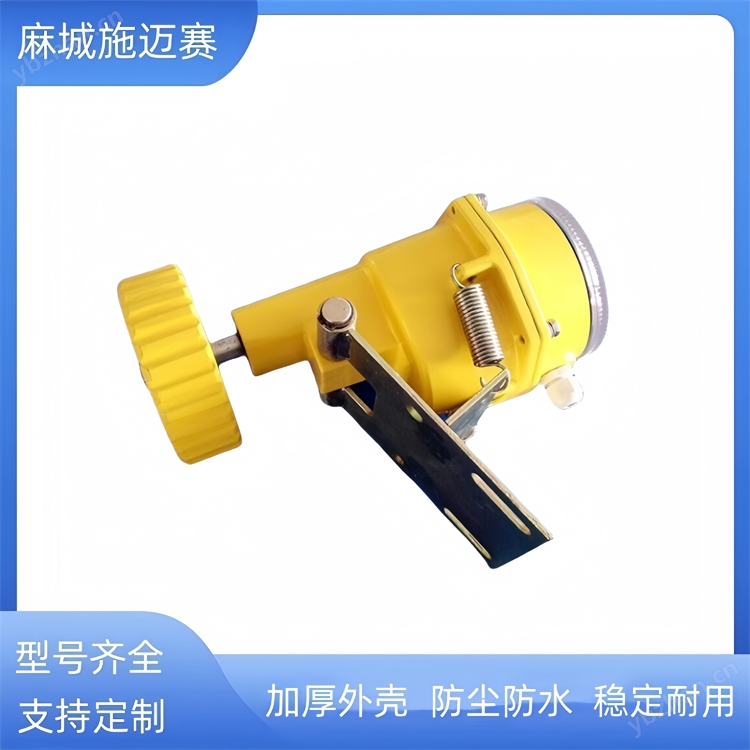

安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。

注：有些输送机从动轮无法安装的，可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯

安装要点

1. 传感器安装：与旋转轴平行，检测片间距0-20mm，远离马达、减速器等振动源；

2. 接线规范：电源端子需接入AC220V±10%电压，输出端子与报警系统或停机回路串联；

3. 日常维护：每月检查检测片清洁度，每季度校准转速设定值，确保IP65外壳密封完好。

安装说明：

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装使用与接线
安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振小和胶带抖动的地方。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。

安装后应满足下述要求：

打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）
