速度打滑检测探头HQCD-1628GST/24VDC 返回列表页

速度打滑检测探头HQCD-1628GST/24VDC带指示灯是一款用于检测皮带输送机、提升机、链式输送机等设备速度异常（打滑或超速）的非接触式速度监测传感器。是一款专为皮带输送机设计的非接触式速度检测装置，主要用于监测皮带打滑、欠速等异常状态，保障输送系统安全稳定运行。其核心功能是通过实时采集皮带速度信号，与预设阈值对比后触发报警或保护动作，广泛适用于电厂、矿山、港口等工业场景。是一种用于检测输送机皮带和其它旋转设备上欠速状态的设备。其工作原理是通过检测旋转设备上的金属元件（如铁即感应块）来得知其速度。该设备是一种非接触式临近型开关，封装在一个缜密的防风雨压铸铝的外壳中。是种非接触式速度监测仪，是由传感器和转换器组成，采用微 型单片计算机技术，具有很好的稳定性与抗 干扰性，是理想的速度检测控制设备。

 核心功能与工作原理

• 功能：皮带打滑保护。它持续监测旋转设备（如从动轮、改向轮）的转速。当转速低于预设值（打滑/失速）或高于预设值（超速）时，它会输出一个开关信号，用于触发报警、提醒操作人员或直接控制设备停机，从而保护设备、防止物料堆积或量产事故。

• 工作原理：

1. 在被监测的旋转轴上，安装一个金属感应物（通常是齿轮或焊有螺栓的感应片）。

2. 将 HQCD-1628GST 探头对准这个感应物，并保持一个较小的间隙（通常为1-5mm）。

3. 当轴旋转时，金属感应物依次经过探头。

4. 探头内部的振荡电路会因此产生一系列脉冲信号。

5. 探头的处理器会计算这些脉冲的频率（即转速）。

6. 将计算出的实际转速与内部预设的速度阈值进行比较。

7. 如果速度正常，输出状态保持不变；如果速度异常（打滑或超速），则改变输出状态（例如：常开触点闭合，或常闭触点断开）。

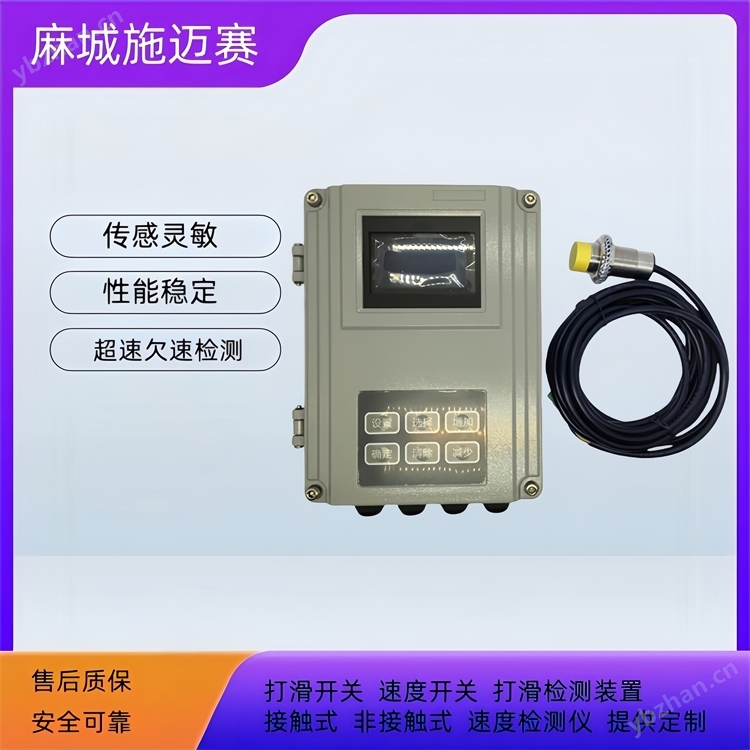

速度打滑检测探头HQCD-1628GST/24VDC带指示灯

工作原理与检测机制

• 非接触式传感技术：通过检测旋转部件（如滚筒）上的金属感应块，采集脉冲信号计算速度，避免与皮带直接接触导致的磨损。

• 速度监测逻辑：内置微电脑芯片将实测速度与设定值比较，当速度低于阈值时输出报警信号，支持打滑率0-100%可调。

• 延时保护功能：具备10秒启动延时，防止设备启动阶段误报警；报警后需10秒恢复正常状态，确保信号稳定性。

技术参数与性能指标

关键特性解读

• 型号： HQCD-1628GST

• HQCD： 通常是量产厂家的系列代码。

• 16： 可能指感应距离（如16mm）或外壳尺寸。

• 28： 可能指螺纹尺寸（如M28*1.5），这是一种非常常见的安装尺寸。

• G： 可能代表“感应"或特定功能。

• ST： 通常代表“速度开关"或“打滑检测"。

• （注意：确切含义需以厂家说明书为准，但M28螺纹和打滑检测功能是确定的）

• 供电： 24VDC

• 这是一款直流供电的传感器，需要连接稳定的24V直流电源。这是工业环境中的安全电压之一。

• 带指示灯

• 电源指示灯（PWR）： 灯亮表示供电正常。

• 信号指示灯（SIG/ACT）： 闪烁表示检测到正常的脉冲信号（转速正常）；常亮或熄灭表示信号异常（转速异常或故障）。

• 报警指示灯（ALM）： 灯亮表示速度超出阈值，处于报警状态。

• 这是一个非常实用的功能。探头通常有一个或多个LED指示灯，用于显示其工作状态，例如：

• 指示灯极大地便利了现场的安装、调试和故障排查。

功能特点与应用优势

• 高可靠性设计：无运动部件、无磨损，使用寿命长，维护成本低。

• 抗干扰能力：适应工业复杂电磁环境，数据采集稳定。

• 状态指示：通过指示灯直观显示运行状态（正常/报警），便于现场巡检。

• 多场景适配：除皮带机外，还可用于电机堵转、超速监测及旋转设备保护。
  安装与使用注意事项安装规范

• 位置选择：需安装在振动小、胶带抖动轻微处，确保传感器与检测片间距合理（参考产品说明书）。

• 接线要求：严格区分电源、信号输出端子，避免短路；涉电操作需由持证电工进行。
  调试与维护

• 参数设置：根据皮带额定速度调整阈值，建议预留10%-20%缓冲区间。

• 定期检查：清洁传感器表面灰尘，检查感应块固定状态，确保检测信号稳定。
  与同类产品的对比分析

  对比项	HQCD-1628GST	DLK-ST/30-HB/AC220V（参考型号）
  检测方式	非接触式（金属感应块）	光电传感器（皮带表面检测）
  供电电压	AC220V	AC220V
  数据记录功能	无明确提及	支持历史数据存储与查询
  适用皮带类型	通用型（需金属感应块配合）	直接检测胶带表面



典型接线方式（通用原理，请以实际产品说明书为准）

通常会有4根或5根导线：

1. 电源正极（Brown/Brn）： 接 +24VDC

2. 电源负极/公共端（Blue/Blu）： 接 0VDC

3. 常开信号输出（Black/Blk）： 正常时断开，报警时闭合导通。

4. 常闭信号输出（White/Wht）： 正常时闭合导通，报警时断开。

5. 屏蔽线（Yellow/Yel或铠装层）： 接地，用于抗干扰。

输出信号会接入PLC（可编程逻辑控制器）的DI（数字量输入）模块或直接连接到控制继电器上。

应用场景

• 皮带输送机（矿场、港口、水泥厂、电厂、化工厂）

• 斗式提升机

• 链式输送机

• 风机、泵的转速监控

• 任何需要监控旋转设备速度或是否运行的场合

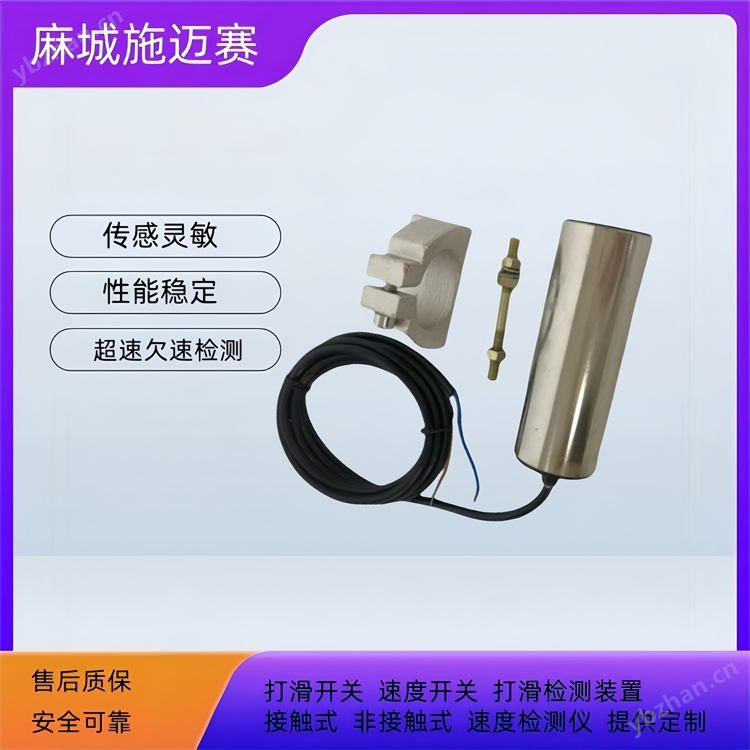

皮带打滑保护速度检测探头HQCD-1628GST/24VDC带指示灯

安装使用与接线
安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求量产制造的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。

注：有些输送机从动轮无法安装的，可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯

安装与调试注意事项

1. 安装距离： 确保探头感应面与金属感应物之间的间隙在推荐范围内（如1-5mm）。距离太远可能无法检测，太近可能撞上。

2. 对准： 探头应正对感应物，避免倾斜。

3. 感应物： 金属齿轮或感应片的齿数会影响脉冲频率，设置速度阈值时需考虑此因素。

4. 设置： 通过探头上的拨码开关或电位器（部分型号有）设置速度报警阈值（通常是百分比，如正常速度的70%触发打滑报警）。

5. 防干扰： 接线应远离动力线，屏蔽层应可靠接地。

总结

HQCD-1628GST 是一款M28螺纹安装、24V直流供电、带状态指示灯的非接触式速度检测开关。它的核心任务是实时监测旋转机械的速度，并在发生打滑或超速时提供报警信号，是工业输送系统中常用的安全保护元件。本机还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。
