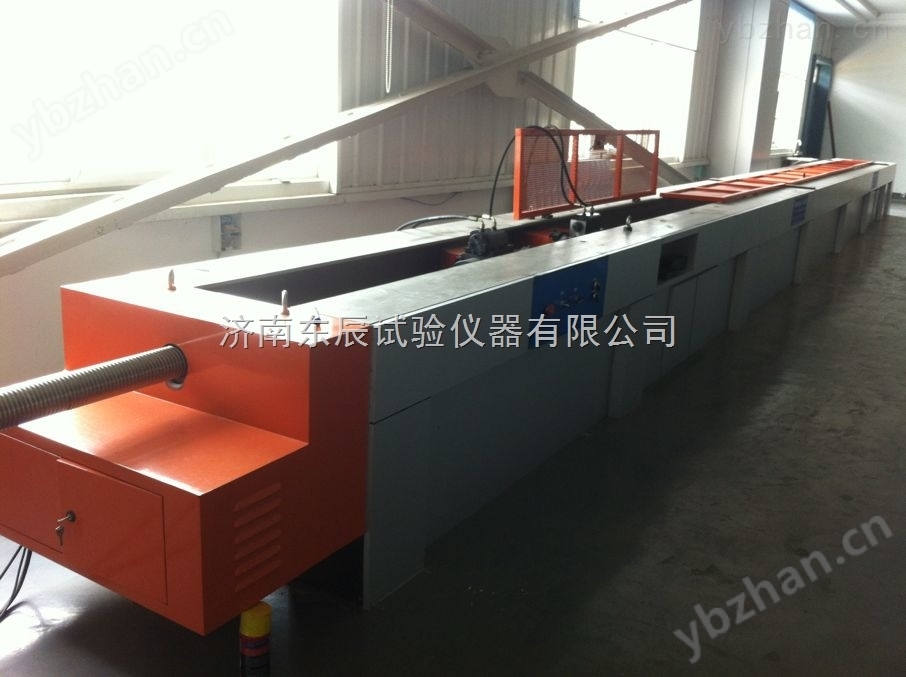

金属材料卧式拉力试验机

产品型号：WDL/WAL

产品名称：微机控制电子卧式拉力试验机/微机控制电液伺服卧式拉力试验机

产地：山东济南

生产厂家：济南东辰试验仪器有限公司

  本金属材料卧式拉力试验机采用卧式结构，两种机型可供选择，一种电子式卧式拉力试验机，一种是液压式卧式拉力试验机。两种机型均可满足金属产品焊接拉伸性能试验，还可完成其他产品的拉伸力学试验，如：钢丝绳拉力试验机，电线电缆拉力试验，吊装带拉力试验，锚杆锚链拉力试验，电力金具拉力试验机，钢芯铝绞线拉力试验，三环链拉力试验等。

  本产品的选择根据不同的测试需求定制，根据所测试产品试样的极限拉力、强度、试样的尺寸等相关的技术要求来定制产品的大小长度。

  金属材料卧式拉力试验机采用电机经皮带带动精密丝杆副传动，特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。

  结合*进控制技术、精美的外观设计、高效率的传动系统构成高性能主机，控制系统采用世界流行的高速PCI2.2标准并行总线设计，采用美国BB公司放大器，AD公司的高速模数转换器及CPLD构成数据采集系统高精度负荷传感器构成测量系统。软件采用世界比较流行的C.NET高级语言编写升级简单快捷。

  试验机专业软件可实现屈服强度(Fe)、抗拉强度(Rm)等数据和指标，计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

  金属材料卧式拉力试验机该试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸通过移动横梁拉杆及前拉头组成的反向架施加试验力，通过销轴方式联接试样，高精度负荷传感器测力，根据试样规格长度可有级调整后拉头拉伸空间，后拉头采用电动减速调整，手动插销固定于两侧框架(也可定制自动插销方式)，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据。

  金属材料卧式拉力试验机是一种适用于钢结构配件的拉伸和压缩以及各种杆、棒、管圆形试样和平板形试样、钢丝绳等试样拉伸试验的高精度检测设备。该设备可实现自动化操作，具有两个试验空间，即压缩试验空间和拉伸试验空间，在压缩空间中可直接完成焊接球等试件的压缩试验，由于配有球形夹具和带球面调心的压板所以符合国家压缩试验标准；在拉伸空间中配备液压楔形钳口可以直接进行圆形试样、构件成品、钢绞线等试样的拉伸试验，更换夹具后可以进行钢丝绳的拉伸试验；上述试验均可通过计算机软件自动操作完成。该设备是采用负荷传感器及球面调心装置，再由推力油缸、反向架等组成近端拉伸加载机构；远端横梁自带行走驱动和小油源，可以自动行走自动插销独立夹持，轻松完成试验空间调整。设备采用恒动力液压源驱动，电液伺服控制技术，计算机数据采集处理，可实现全自动闭环控制，该设备由试验主机、油源系统（液压动力源）、测控系统、电气系统等组成。

  金属材料卧式拉力试验机详细技术资料及产品报价请致电洽谈。
