德国Jager高速电主轴 10406024

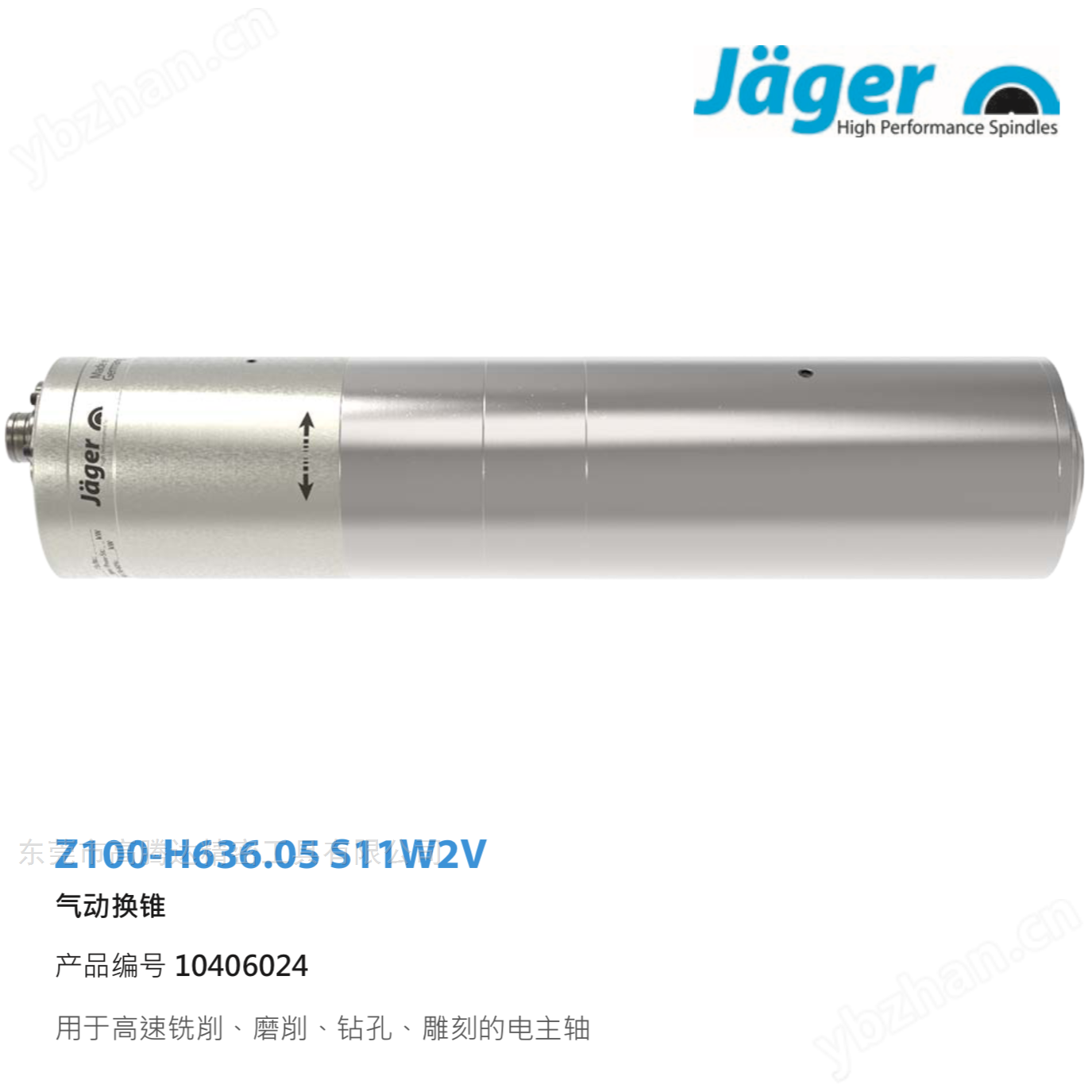

德国Jager高频电主轴 Z100-H636.05 S11W2V产品编号10406024
德国Jager高频电主轴
型号：Z100-H636.05 S11W2V
气动换锥
产品编号 10406024
用于高速铣削、磨削、钻孔、雕刻的电主轴
轴承：
混合球轴承（个） | 4 |
油脂润滑 | 免维护 |
电机
电机技术 | 三相异步驱动装置（无刷、无传感器） |
频率 | 1200Hz |
电机极数（成对） | 2 |
额定转速 | 36000 rpm |
加速/制动参数每秒 | 10000 rpm |
功率值——液体冷却
Pmax./5s | S6- 60% | S1- 100% | |
额定输出功率[kW] | 16,1 | 11,5 | 10 |
扭矩[Nm] | 6,85 | 5,19 | 4,7 |
电压[V] | 380 | 380 | 380 |
电流[A] | 38,4 | 28,5 | 25,7 |
| |||
特征
转速表 | 矢量控制 |
标准齿轮 | 轮齿 = 150 模数 = 0,3 |
电机保护 | PTC 150° C Pt1000 |
外壳 | 不锈钢 |
外壳直径 | 100mm |
冷却 | 液体冷却 |
工作环境温度 | + 10° C ~ + 45° C |
空气轴封 | |
防护等级 (已打开密封空气) | IP54 |
锥体清洗 | |
刀具更换 | 气动换锥 |
刀架 | HSK-E40 |
刀具锥度监控 | 感应 |
3位置 | 夹紧，松开，弹出 |
夹紧范围最大为 | 16mm |
右转和左转 | |
设备插头 | 5针(ECTA 133) (电机相位) 12针(ECTA 133) + 17针 (传感器) |
重量 | ~15kg |
内部锥体径跳 | < 1 μ |
轴向跳动 | < 1 μ |
