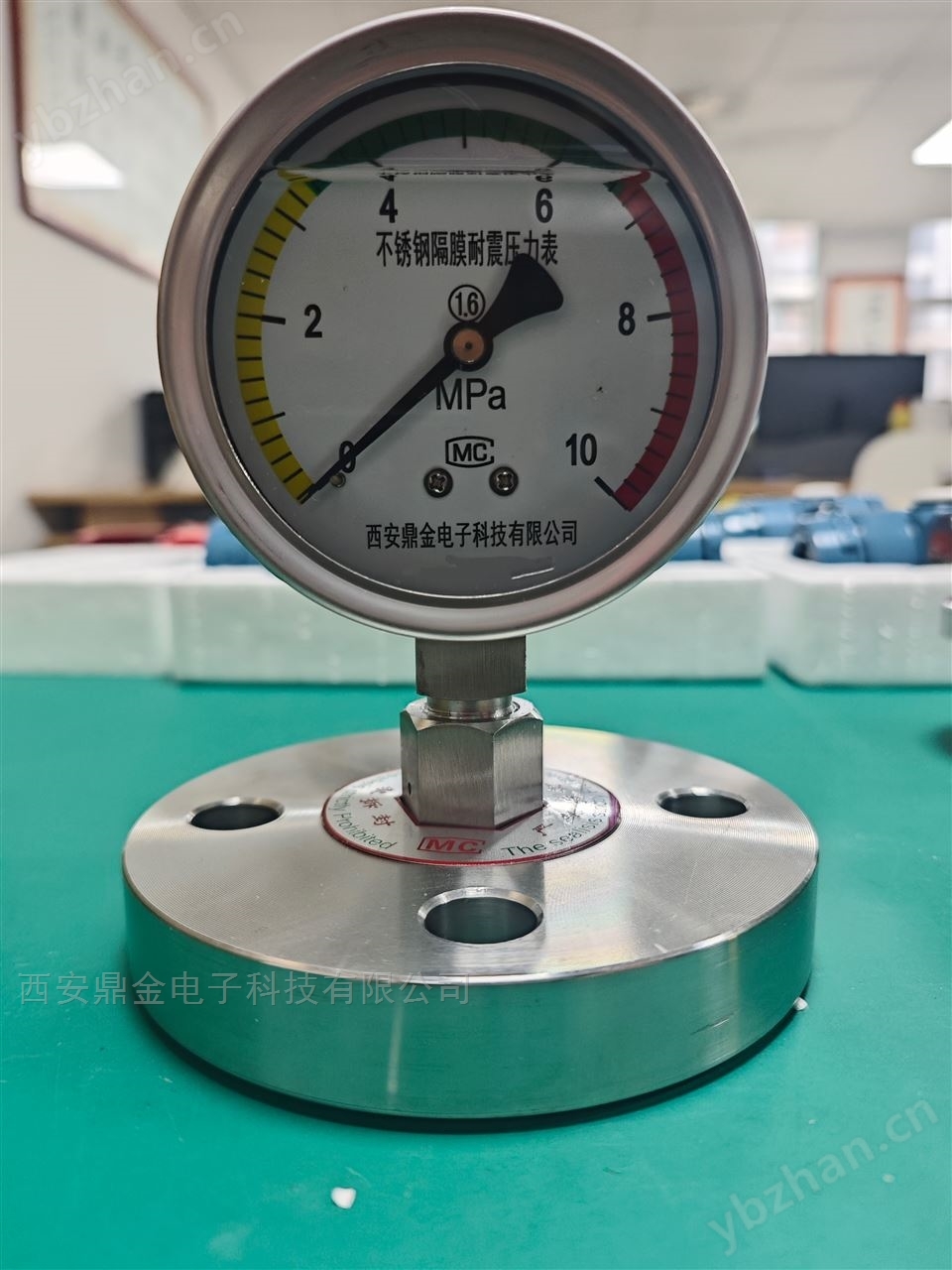

目录:西安鼎金电子科技有限公司>>成套仪表>>压力测量>> HL-Y100压力表
| 测量范围 | 定制MPa | 产地 | 国产 |
|---|---|---|---|
| 环境温度 | -40~70℃ | 加工定制 | 是 |
| 适用领域 | 石油,化工,冶金,电力,供水,热力管网,油气传输,车辆维修,其他 | 外形尺寸 | 详情页可见mm |
适用于测量无爆炸，不结晶、不凝固及对铜合金不起腐蚀作用的液体或气体等介质的压力。仪表的测量系统由接头、弹簧管和传动机构组成。通过指针指示仪表读数。
技术参数：
执行标准 GB/T1226-2001
仪表公称直径 φ60,φ100,φ150(可定制)
精度等级 φ60、±2.5％;φ100/150/160、±1.5％（±1％可造）
测量范围 -0.1mpa-100mpa(详见量程代码表）
工作压力 静负荷用至测量刻度值的3/4，交变负荷用至刻度值的2/3，短时压力用至刻度值
防护等级 ZTH防腐压力表IP55，ZTN耐震压力表IP65
工作温度 Z一般压力 表-40℃～70℃,ZTH -40℃～70℃,+200℃,ZNH -5℃～+60℃
仪表外壳 SUS304本色.ST喷黑塑
仪表接头 SUS304
波登管 SUS316
密封件 EPDM丁晴橡胶
仪表充油 甘油
仪表机芯 Z:铜合金.ZTH、ZTN:不锈钢
仪表玻璃 普通玻璃（双层安全玻璃，有机玻璃可造）
应用范围：
石油、化工、纺织、冶金、矿山、轻工、医药、电力、环保、市政、食品和科研领域
系列用于测量无爆炸危险，不结晶，不凝固，且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。典型的应用场所为:空气压缩机、真空泵、工艺管路、调压阀、测试设备、科研消毒器等。
二、产品特点：
•测量可靠性高，性价比高
•可应用于大多数与铜合金不起腐蚀作用的介质
三、性能参数：
公称直径： ø40、ø60、ø100、ø150、ø250
过程连接： M10*1、M14*1.5、M20*1.5
精度等级： 1.6、2.5
测量范围： -0.1~0~60MPa
使用环境： -40~70℃，相对湿度不大于85%
