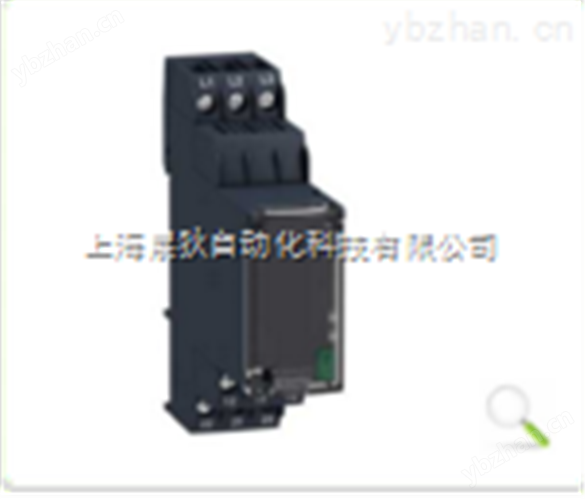

　　施耐德继电器三相监测

　　RM22TA33

　　开关能力以 VA 2000 VA

　　测量范围 380...480 V 电压 AC

　　产品类型模块化测量和控制继电器

　　继电器类型控制继电器

　　电网相数3 相

　　继电器名称RM22TA

　　继电器监测参数不对称

　　相位故障监测

　　相位顺序

　　延时类型Adjustable 0.1...30 秒, +/- 10 % 满量程值 超过阈值Tt

　　复位时间<= 1500 ms at maximum voltage

　　施耐德继电器三相监测

　　RM22TA33

   zui大开关电压250 V 交流

　　zui小开关电流 [Imin]10 mA 在…上 5 V 直流

　　zui大开关电流8 A AC

　　额定电源电压 [Us]380...480 V 交流

　　电源电压范围304...576 V AC

　　控制电压限额- 20 % + 20 % Un

　　功耗 VA15 VA 480 V AC 60 Hz

　　电压监测阈值< 100 V AC

　　供电频率50...60 Hz +/- 10 %

　　输出触头2 C/O

　　延时准确性设置10 P

　　迟滞2 % 固定式 的 可选

　　通电时的上涨延迟<= 650 ms

　　测量周期150 ms 以真 rms 值测量周期

　　施耐德继电器三相监测

　　RM22TA33

   阈值调节电压2...20 % 选择的 Un

　　电压范围380...480 V P-P

　　非对称阈值的调节5...15 % 选择的 Un

　　紧固扭矩0.6...1 N.m 符合 IEC 60947-1

　　覆盖材料阻燃性塑料

　　LED状态LED 黄 适用 继电器ON

　　LED 绿色 适用 通电

　　安装方式35 mm DIN 轨 符合 EN/IEC 60715

　　电气寿命100000 次

　　机械寿命10000000 次
