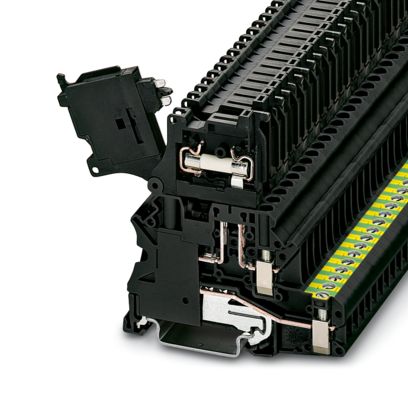

UT 4-PE/HESILED 24 (5X20) - 保险丝接线端子 3070053技术资料

产品类型保险丝端子

产品系列UT

连接量2

行数1

绝缘特性

过电压类别III

污染等级3

保险丝类型玻璃 / 陶瓷 / ...

额定浪涌电压6 kV

额定条件下的最大功耗1.02 W

保险丝G / 5 x 20

LED电压范围12 V AC/DC ... 30 V AC/DC

LED电流范围0.31 mA ... 0.95 mA

最大功率损耗最大 1.6 W (单排保险丝端子，在发生过载时提供保护)

最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护)

最大 4 W (单排保险丝端子，在短路时提供保护)

最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护)

LED电压范围12 V AC/DC ... 30 V AC/DC

每层的连接数量2

额定横截面4 mm²

连接方式螺钉连接

螺纹M3

注意事项请注意DIN导轨的载流量。

紧固扭矩0.6 ... 0.8 Nm

剥线长度9 mm

塞规A4

B3

连接符合标准IEC 60947-7-2/IEC 60947-7-3

刚性导线横截面0.14 mm² ... 6 mm²

横截面 AWG26 ... 10 (按IEC标准修订)

柔性导线横截面0.14 mm² ... 6 mm²

导线横截面，柔性[AWG]26 ... 10 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管）0.25 mm² ... 4 mm²

柔性导线横截面（带塑料绝缘管的套管）0.14 mm² ... 4 mm²

2根横截面相同的导线，刚性导线0.14 mm² ... 1.5 mm²

2根横截面相同的导线，柔性导线0.14 mm² ... 1.5 mm²

2根具有相同横截面的导线，柔性，带套管但不带塑料套管0.14 mm² ... 1.5 mm²

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管0.5 mm² ... 1.5 mm²

标称电流6.3 A

最大负载电流6.3 A (电流取决于所用的保险丝)

额定电压24 V (电压取决于指示灯。)

额定横截面4 mm²

环境条件

环境温度（运行）-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

环境温度（存放/运输）-25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

环境温度（组装）-5 °C ... 70 °C

环境温度（执行）-5 °C ... 70 °C

允许湿度（运行）20 % ... 90 %

允许湿度（存放/运输）30 % ... 70 %

订货号3070053

包装单位50 pc

最小订货量50 pc

销售关键代码BE1134

产品关键代码BE1134

GTIN4046356480284

单件重量（含包装）25.64 g

单件重量（不含包装）25.64 g

原产地PL
