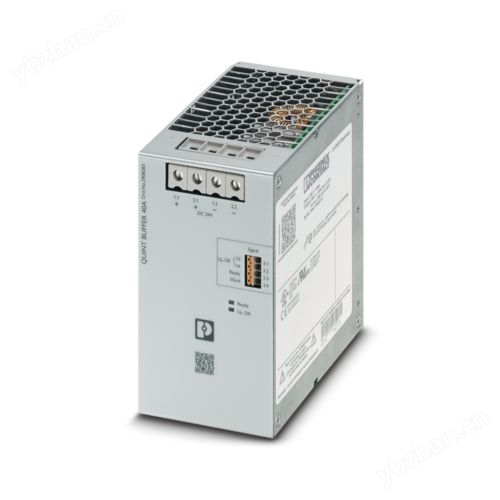

菲尼克斯 缓冲模块 2908283 QUINT4-BUFFER/24DC/40
效率 > 98 % (带充电电源存储设备)
并连 否
串连 否
市电供电
输出电压 24 V DC (取决于输入电压)
输出电流IN 40 A
最大额定负载功率损耗 < 9 W
缓冲模式
输出电压 典型值 22 V DC
输出电流IN 40 A (根据输出电流)
Static Boost (IStat.Boost) 45 A
储能模块
输入
额定容量 2 mAh
概述
IQ-Technology 无
信号处理
信号状态 UIN OK
接线标识 3.1，3.2
开关输出 电子继电器 (OptoMOS)
状态（可组态） UIn OK
输出电压 30 V DC
输出可负载 200 mA
LED状态指示灯 绿色（UIn正常）
信号阈值 有效范围内的输入电压
信号状态 Ready
接线标识 3.3
开关输出 晶体管输出，有源
状态（可组态） Ready
状态条件（可组态） 充电状态 = 100%或缓冲模式
输出电压 24 V (UN - 2 V（典型）)
输出可负载 20 mA
信号接地SGnd
接线标识 3.4
功能 信号接地
参考电位 3.3 Ready
电气特性
绝缘电压输入／输出／外壳 500 V
产品属性
产品类型 缓冲模块
产品系列 QUINT BUFFER
MTBF (IEC 61709, SN 29500) 2813895 h (40 °C)
绝缘特性
保护等级 特殊应用（SELV输入电压，设备中会生成危险电压）。
过电压类别 I
污染等级 2
预期寿命（电解电容器）
电流 20 A
温度 30 °C
时间 288935 h
预期寿命（电解电容器）
电流 20 A
温度 40 °C
时间 144468 h
预期寿命（电解电容器）
电流 20 A
温度 45 °C
时间 102154 h
预期寿命（电解电容器）
电流 20 A
温度 50 °C
时间 72234 h
预期寿命（电解电容器）
电流 20 A
温度 60 °C
时间 36117 h
尺寸
安装
材料规格
环境和真实条件
环境条件
保护等级 IP20
环境温度（运行） -25 °C ... 70 °C (> 40 °C 衰减: 0.56 %/K / > 60 °C 衰减: 2.5 %/K)
环境温度（存放/运输） -40 °C ... 70 °C
环境温度（调试类型测试） -40 °C
最大高度 ≤ 4000 m
气候等级 3K3（符合EN 60721标准）
允许的最大相对湿度（运行） ≤ 95 %
标准和规范
认证
电磁兼容数据
商业数据
订货号 2908283
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMUIE3
产品关键代码 CMUIE3
目录页面 页码345 (C-4-2019)
GTIN 4055626309200
单件重量（含包装） 1,356 g
单件重量（不含包装） 980 g
原产地 CN
