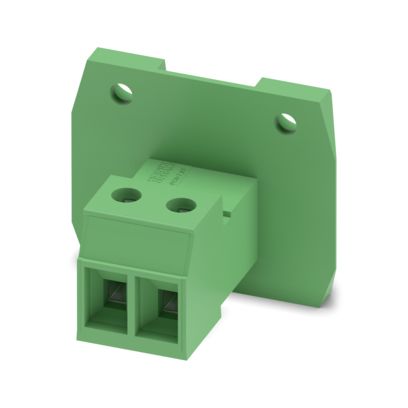

DFK-PC 4/ 2-GF-7,62 - 直通插头 1840557技术资料

特性

额定电流IN

20 A

额定电压 UN

630 V

接触电阻

0.4 mΩ

额定电压(III/3)

400 V

额定电涌电压(III/3)

6 kV

额定电压(III/2)

630 V

额定电涌电压(III/2)

6 kV

额定电压 (II/2)

1000 V

额定电涌电压(II/2)

6 kV

连接技术

类型

穿墙式插座

连接器系统

COMBICON PC 4

额定横截面

4 mm²

触点类型

针式插头

互锁

锁定类型

螺钉锁紧

安装方式

螺钉法兰

导线连接

连接方式

带压片的螺钉连接

导线连接方向与拔插方向的夹角

0 °

刚性导线横截面

0.2 mm² ... 4 mm²

柔性导线横截面

0.2 mm² ... 4 mm²

可连接导向横截面 AWG

24 ... 10

柔性导线横截面，带不含绝缘套管的冷压头

0.25 mm² ... 4 mm²

柔性导线横截面，带套管，带塑料绝缘套管

0.25 mm² ... 4 mm²

2根横截面相同的导线，刚性导线

0.2 mm² ... 2.5 mm²

2根横截面相同的导线，柔性导线

0.2 mm² ... 2.5 mm²

2根具有相同横截面的导线，柔性，带套管但不带塑料套管

0.2 mm² ... 1.5 mm²

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

0.5 mm² ... 2.5 mm²

塞规a x b／直径

3.6 mm x 3.1 mm / 3.0 mm

剥线长度

7 mm

螺钉头驱动方式

开槽 (L)

紧固扭矩

0.5 Nm ... 0.6 Nm

振动测试

规格

IEC 60068-2-6:1995-03

频率

10 - 150 - 10 Hz

扫描速率

1倍频程/分钟

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每轴的测试周期

2.5 h

测试方向

X-, Y- 与 Z-轴

耐久性测试

规格

IEC 60512-5:1992-08

海平面脉冲耐受电压

7.3 kV

体积电阻 R1

0.4 mΩ

体积电阻 R2

0.6 mΩ

插入／拔出周期

25

气候测试

规格

ISO 6988:1985-02

腐蚀应力

KFW 0.2 S/1个周期

热应力

100 °C/168  h

大功率频率耐受电压

3.31 kV

环境条件

环境温度（运行）

-40 °C ... 100 °C (取决于衰减曲线)

环境温度（存放/运输）

-40 °C ... 70 °C

相对湿度（存放/运输）

30 % ... 70 %

环境温度（组装）

-5 °C ... 100 °C

订货号

1840557

包装单位

50 pc

最小订货量

50 pc

销售关键代码

AADWCA

产品关键代码

AADWCA

GTIN

4017918111700

单件重量（含包装）

11.05 g

单件重量（不含包装）

10.166 g

原产地

PL
