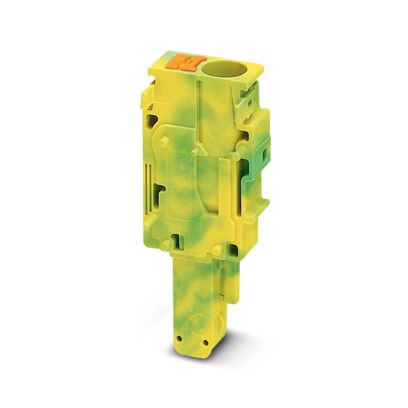

PP-H 6/ 1-R GNYE - 插拔件 3061745技术资料

额定浪涌电压8 kV

额定条件下的最大功耗1.31 W

每层的连接数量1

额定横截面6 mm²

第一层

连接方式直插式连接

剥线长度12 mm

塞规A5

连接符合标准IEC 61984

刚性导线横截面0.5 mm² ... 10 mm²

横截面 AWG20 ... 8 (按IEC标准修订)

柔性导线横截面0.5 mm² ... 6 mm²

导线横截面，柔性[AWG]20 ... 10 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管）0.5 mm² ... 6 mm²

柔性导线横截面（带塑料绝缘管的套管）0.5 mm² ... 6 mm²

柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管）0.5 mm² ... 1.5 mm²

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管0.5 mm² ... 1.5 mm²

标称电流41 A

最大负载电流41 A (当连接截面积为6 mm² 的导线时)

额定电压1000 V

额定横截面6 mm²

第一层 直接插拔式连接横截面

刚性导线横截面1 mm² ... 10 mm²

柔性导线横截面（套管不带塑料绝缘管）1 mm² ... 6 mm²

柔性导线横截面（带塑料绝缘管的套管）1 mm² ... 6 mm²

环境条件

环境温度（运行）-60 °C (最高工作温度参考衰减曲线)

环境温度（存放/运输）-25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

环境温度（组装）-5 °C ... 70 °C

环境温度（执行）-5 °C ... 70 °C

允许湿度（运行）20 % ... 90 %

允许湿度（存放/运输）30 % ... 70 %

订货号3061745

包装单位50 pc

最小订货量50 pc

销售关键代码BE2244

产品关键代码BE2244

GTIN4046356650397

单件重量（含包装）8.242 g

单件重量（不含包装）7.446 g

原产地PL
