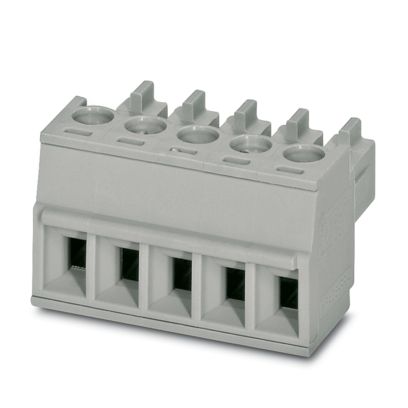

BCP-381- 5 GY - PCB 插拔式连接器 5434955技术资料

产品类型

保护盖

外壳类型

保护盖

类型

B6

配有固定绳

是

密封

无

标识材料 保护盖

PA

阻燃等级，符合UL 94

V0

保护盖板材料

PA

环境条件

保护等级

IP50

环境温度（运行）

-20 °C ... 100 °C

订货号

1690736

包装单位

10 pc

最小订货量

10 pc

销售关键代码

AF7AZC

产品关键代码

AF7AZC

GTIN

4017918890629

单件重量（含包装）

31.33 g

单件重量（不含包装）

26.49 g

原产地

DE

所有德语法语荷兰语英语

特性

额定电流IN

8 A

额定电压 UN

160 V

接触电阻

2 mΩ

额定电压(III/3)

160 V

额定电涌电压(III/3)

2.5 kV

额定电压(III/2)

160 V

额定电涌电压(III/2)

2.5 kV

额定电压 (II/2)

320 V

额定电涌电压(II/2)

2.5 kV

连接技术

类型

标准

连接器系统

BASICLINE 1,5

额定横截面

1.5 mm²

触点类型

孔式插头

互锁

锁定类型

不带

安装方式

不带

导线连接

连接方式

带压片的螺钉连接

导线／PCB连接方向

0 °

刚性导线横截面

0.2 mm² ... 1.5 mm²

柔性导线横截面

0.2 mm² ... 1.5 mm²

可连接导向横截面 AWG

24 ... 16

柔性导线横截面，带不含绝缘套管的冷压头

0.25 mm² ... 1.5 mm²

柔性导线横截面，带套管，带塑料绝缘套管

0.25 mm² ... 0.5 mm²

2根横截面相同的导线，刚性导线

0.2 mm² ... 0.5 mm²

2根横截面相同的导线，柔性导线

0.2 mm² ... 0.75 mm²

2根具有相同横截面的导线，柔性，带套管但不带塑料套管

0.25 mm² ... 0.34 mm²

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

0.5 mm² ... 0.5 mm²

塞规a x b／直径

2.4 mm x 1.5 mm / 1.6 mm

剥线长度

7 mm

螺钉头驱动方式

开槽 (L)

紧固扭矩

0.22 Nm ... 0.25 Nm

振动测试

规格

IEC 60068-2-6:1995-03

频率

10 - 150 - 10 Hz

扫描速率

1倍频程/分钟

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每轴的测试周期

2.5 h

测试方向

X-, Y- 与 Z-轴

耐久性测试

规格

IEC 60512-5:1992-08

海平面脉冲耐受电压

2.95 kV

体积电阻 R1

2 mΩ

体积电阻 R2

2.5 mΩ

插入／拔出周期

25

气候测试

规格

ISO 6988:1985-02

腐蚀应力

0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期

热应力

100 °C/168  h

大功率频率耐受电压

1.39 kV

环境条件

环境温度（运行）

-40 °C ... 100 °C (取决于衰减曲线)

环境温度（存放/运输）

-40 °C ... 70 °C

相对湿度（存放/运输）

30 % ... 70 %

环境温度（组装）

-5 °C ... 100 °C

订货号

5434955

包装单位

100 pc

最小订货量

100 pc

销售关键代码

AABAYA

产品关键代码

AABAYA

GTIN

4046356171779

单件重量（含包装）

3.908 g

单件重量（不含包装）

3.908 g

原产地

CN
