WTHC-28PF-S 步入式恒温恒湿实验室 · 非标定制
产品简介

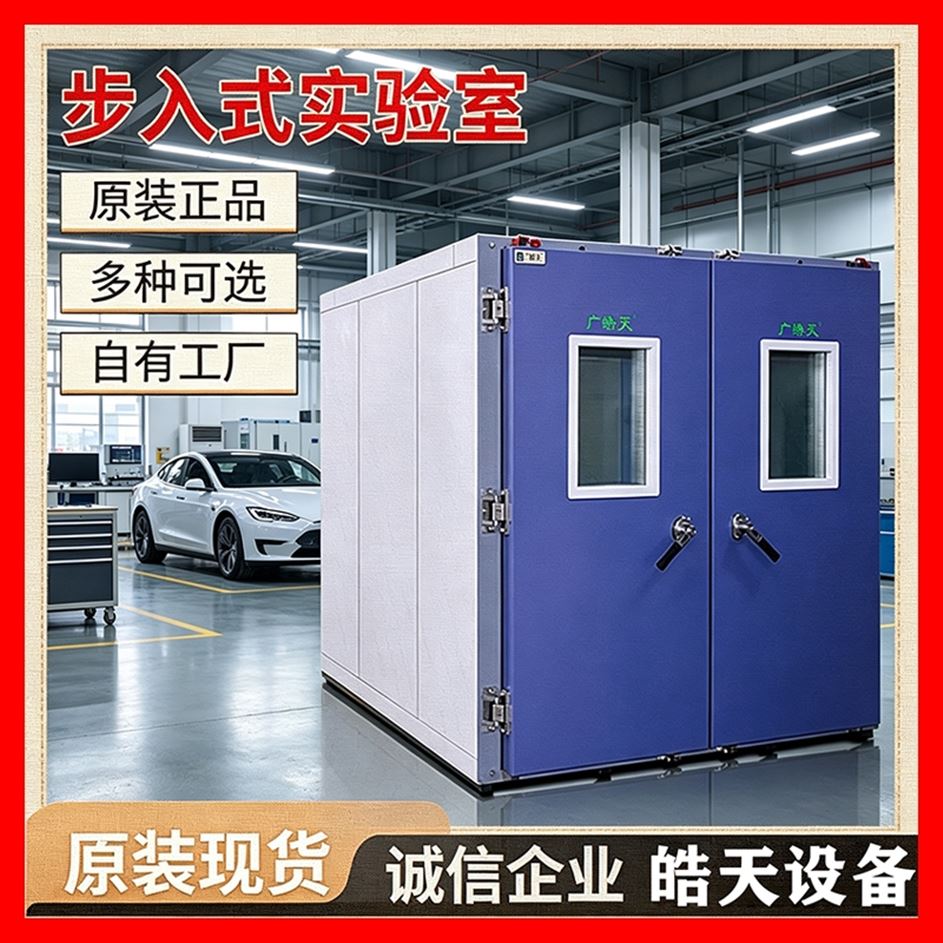

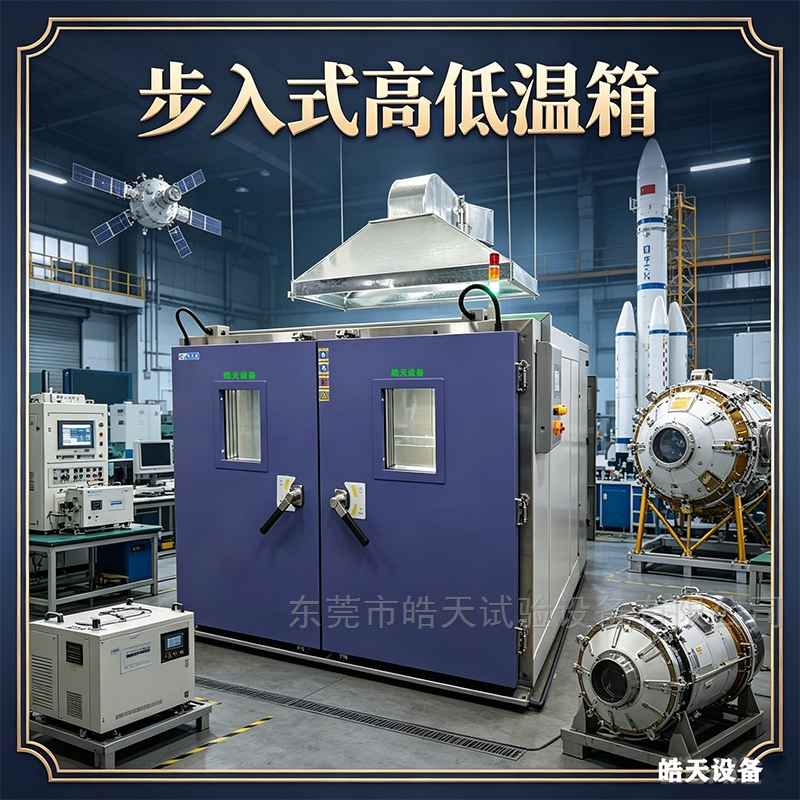

WTHC-28PF-S步入式恒温恒湿试验室是一款专为大型样品、整机部件及批量产品测试设计的大型环境模拟试验设备，人员可直接步入内部进行试样放置及作业。设备采用模块化库板拼装结构，广泛应用于电子电器、新能源电池、汽车零部件、航空航天、医药化工及军工国防等领域，用于高温、低温、恒温恒湿及温湿度交变等环境可靠性试验。
技术参数
一、尺寸规格
参数项 | 技术指标 |
标称内容积 | 28 m³（可按需定制） |
内箱尺寸（宽×高×深） | 3500×3000×2700 mm（推荐）/ 可按客户实际需求定制 |
外形尺寸（宽×高×深） | 约 4850×3400×2950 mm（以实际图纸为准） |
结构形式 | 模块化库板单元组合，库板厚度100mm，现场快速拼装 |
项目 | 详细参数 |
内箱材质 | 1.0mm SUS304不锈钢，无磁性，使用温度-196℃～800℃ |
外箱材质 | 1.0mm优质冷轧钢板，表面静电喷涂防锈处理 |
保温层 | 100mm高密度硬质聚氨酯发泡 + 超细玻璃纤维复合保温 |
底板 | 3.0mm SUS304不锈钢花纹板，防滑承重 |
大门 | 双开门，总宽约2000mm×高2000mm，配内外拉手及防凝露加热膜 |
观察窗 | 双层中空钢化玻璃，W400×H550mm，电热防凝露装置 |
二、温湿度性能
参数项 | 技术指标 |
温度范围 | -70℃～+150℃（可定制） |
温度波动度 | ±0.5℃（空载时） |
温度均匀度 | ≤2.0℃（空载时） |
温度偏差 | ±2.0℃ |
湿度范围 | 20%～98% RH（可扩展至10%～98% RH） |
湿度波动度 | ±2% RH |
湿度偏差 | ＞75%RH时：≤+2,-3%RH；≤75%RH时：≤±5%RH |
升温速率 | 平均约3℃/min（空载，非线性，可定制快速温变型） |
降温速率 | 平均约1℃/min（空载，非线性，可按需定制） |
三、电气与环境
参数项 | 技术指标 |
电源电压 | AC 380V ± 10% 50Hz 三相五线制 |
额定功率 | 约45.0kW / 62.5kW（视温湿度范围及配置而定） |
使用环境 | 温度：+5℃～+35℃；湿度：≤90%RH；大气压力：86-106kPa |
冷却方式 | 水冷为主（可选风冷），冷却循环水流量约15t/h |
噪音 | ≤65dB |
四、核心配置
部件 | 规格说明 |
制冷系统 | 进口品牌全封闭压缩机（泰康/比泽尔/谷轮），二元复叠式制冷，环保冷媒R404A+R23 |
温湿度控制器 | 10英寸彩色触摸屏可程式控制器，中/英文界面，支持程序组120组/1200段 |
控制精度 | 温度0.1℃、湿度0.1%RH；PID平衡调温调湿（BTHC）控制方式 |
温湿度传感器 | PT100铂金电阻测温体 |
加热器 | 不锈钢316L鳍片散热加热管，多组分布式布置 |
加湿器 | 不锈钢电热蒸汽发生式UL形加湿器，自动补水，加湿能力≥1kg/hr |
空气循环系统 | 大功率离心风机，上送风下回风，多点强制对流，配套变频调速及减震基座 |
通讯接口 | RS-485 / Ethernet，支持远程监控、数据采集与曲线记录 |
五、安全保护装置
保护项目 | 配置 |
电气保护 | 过电流断路器、漏电保护开关、欠相/逆相保护、过电压保护 |
压缩机保护 | 高压保护开关、过热保护、过电流保护、冷媒防液击保护 |
加热加湿保护 | 加热器干烧保护、加湿器缺水保护、独立超温保护器 |
电机保护 | 循环风机过载保护、风叶过电流保护 |
操作保护 | 紧急停止开关、故障指示灯、控制器自诊断及报警显示功能 |
产品特点
高精度智能控制：采用平衡调温调湿（BTHC）控制方式，支持定值运行和程序运行两种模式，控温精度±0.5℃、控湿精度±2%RH。
宽温湿度覆盖：-70℃～+150℃温度范围配合20%～98%RH湿度范围，满足从极寒低温到高温高湿的各种环境模拟需求。
模块化拼装结构：聚氨酯保温板模块化拼接，可现场快速安装，承重500kg～2000kg/㎡，满足大型重载测试。
高效制冷系统：进口品牌压缩机配合二元复叠式制冷，多机组并联协同工作，环保冷媒，具备自动热负载补偿功能。
智能远程监控：彩色触摸屏控制器配合以太网通讯，支持远程集中监控、数据记录与导出，符合GMP等认证追溯要求。
