电感式接近感应器IQ38-D1PA50接近开关高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。是一款非常经典和通用的M18直径、8mm感应距离、PNP常开输出的电感式接近开关。它性能稳定，防护等级高，是工业自动化控制系统中实现金属检测功能的主力军。
主要技术参数
| 特性 | 参数/描述 |
|---|---|
| 工作原理 | 电感式 |
| 检测物体 | 金属（如钢、铁、铜、铝等，但检测距离会因材料而异） |
| 外壳直径 | M18 x 1 （公制螺纹） |
| 感应距离 | 8 mm （对准钢材） |
| 输出类型 | PNP （三线制） |
| 输出功能 | 常开（NO） |
| 工作电压 | 通常为 10-30 V DC |
| 输出电流 | ≤ 200 mA （负载电流） |
| 滞后现象 | 通常为感应距离的 ≤ 10% |
| 防护等级 | IP67 （防尘，可短暂浸入水中） |
| 连接方式 | 2米电缆（具体型号为50，即2米PVC电缆） |
| 外壳材料 | 通常为黄铜镀镍或不锈钢 |
| LED 指示灯 | 有，用于显示电源和开关状态 |
| 工作温度 | 通常为 -25°C ... +70°C |
型号含义解析
型号通常包含丰富的信息，我们可以将 “IQ38-D1PA50” 拆解来看：
38: 外壳直径。38 表示这款传感器的螺纹直径为 M18（38mm是外壳的公称直径，对应标M18螺纹）。
D1: 感应距离。D1 表示此传感器的检测距离为 8mm。（这是一个值，对于M18传感器，D1通常对应8mm）。
P: 输出方式。P 代表 PNP 型输出。这是常用的输出类型，表示输出信号为正电压。
A: 输出功能。A 代表 常开（NO） 触点。当检测到目标时，开关导通（输出信号）。
50: 电气连接方式。50 代表 2米长度的 PVC 电缆 出线式连接。
接近开关的主要功能
检验距离检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置；检测气缸或液压缸内的活塞移动位置。
电感式接近开关的工作原理
电感式接近开关是一种非接触式的传感器，广泛应用于工业自动化、机器人技术、安全检测等领域。它通过电磁感应原理来检测金属物体的存在或位置。
工作原理：
传感器内部有一个振荡线圈。当通电时，会产生一个高频电磁场。当金属物体进入这个磁场时，物体内部会产生涡流，导致振荡器能量衰减或停止振荡。这一变化被后级电路检测到，从而驱动输出开关状态改变。
接线方法（三线制PNP）：
棕色线（Brown）: 接电源正极（+24V DC）
蓝色线（Blue）: 接电源负极（0V / GND）
黑色线（Black）: 输出线。当检测到金属时，黑色线会输出一个与电源正极相同的电压（≈24V）。
特点与优势
高可靠性：Turck 品牌保证了产品的质量和长寿命。
坚固耐用：IP67防护等级使其能适应恶劣的工业环境，如油污、冷却液和粉尘。
抗干扰性强：良好的电磁兼容性（EMC）性能。
短路保护：通常具备输出短路保护功能，防止接线错误损坏传感器。
LED状态指示：便于现场安装、调试和故障诊断。

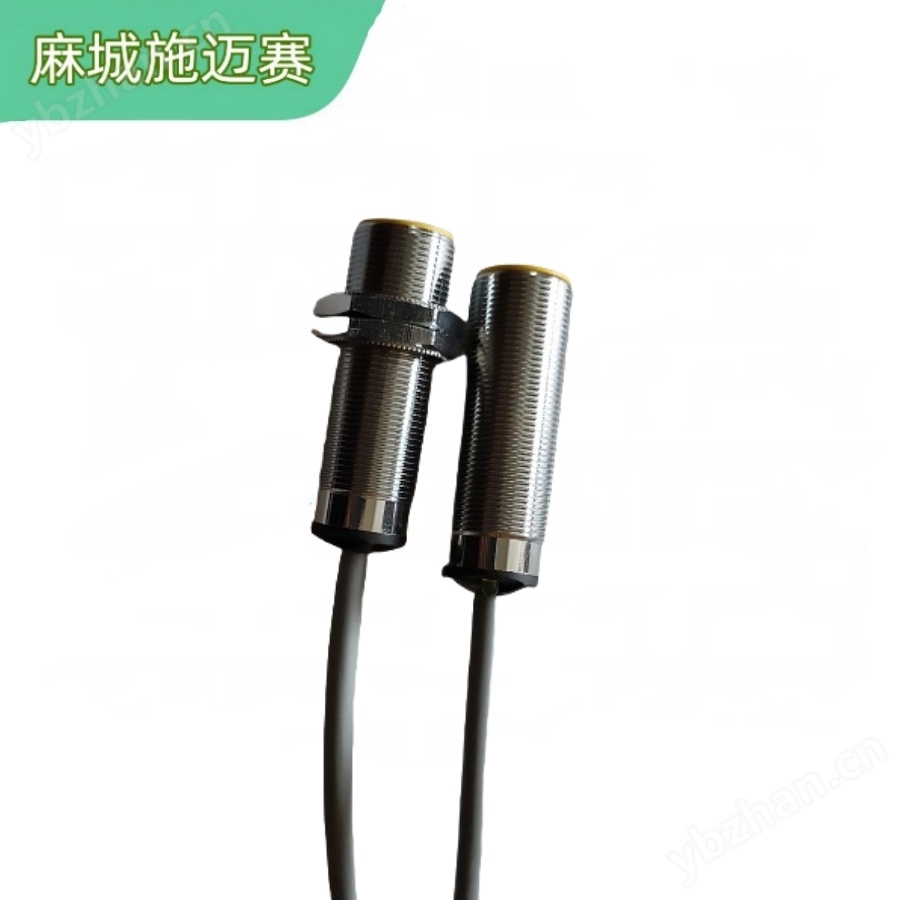

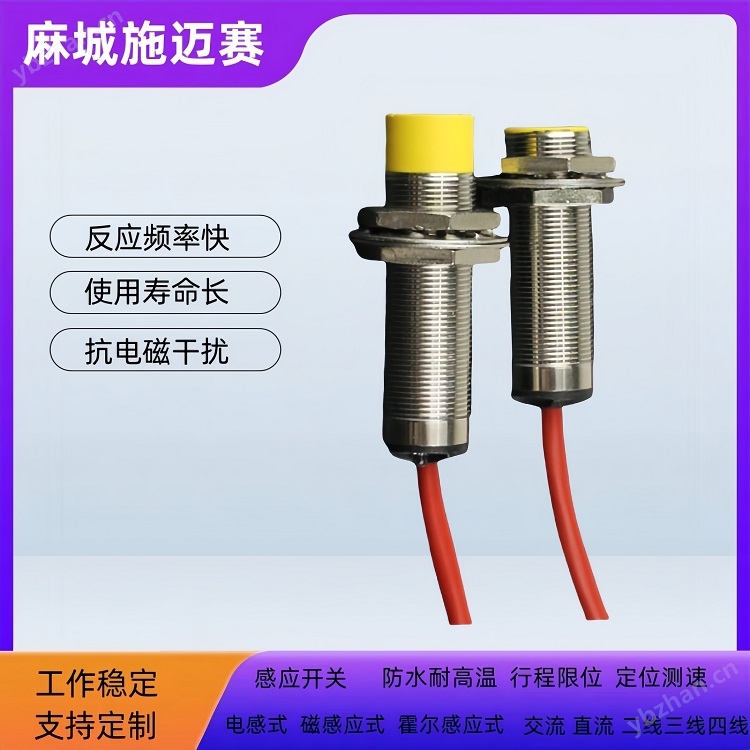

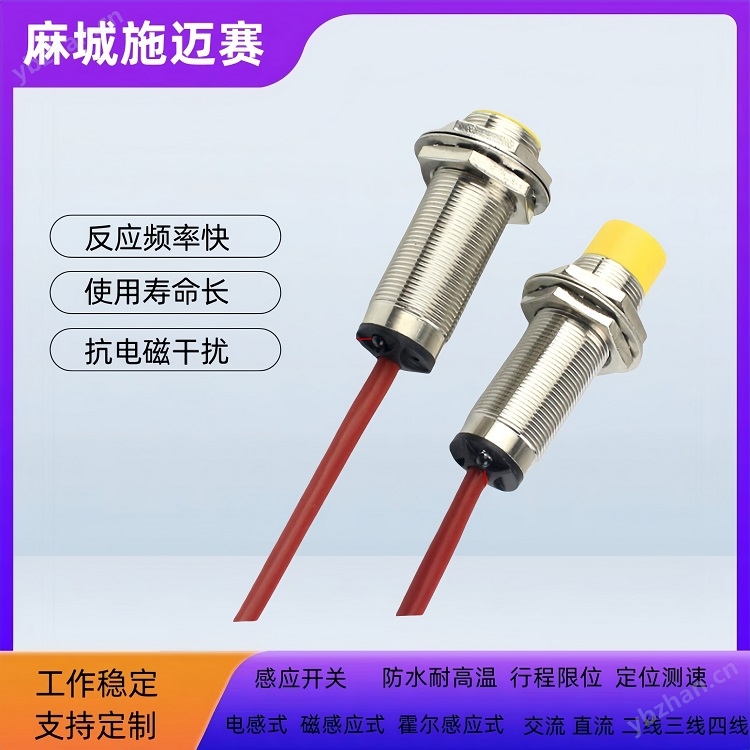

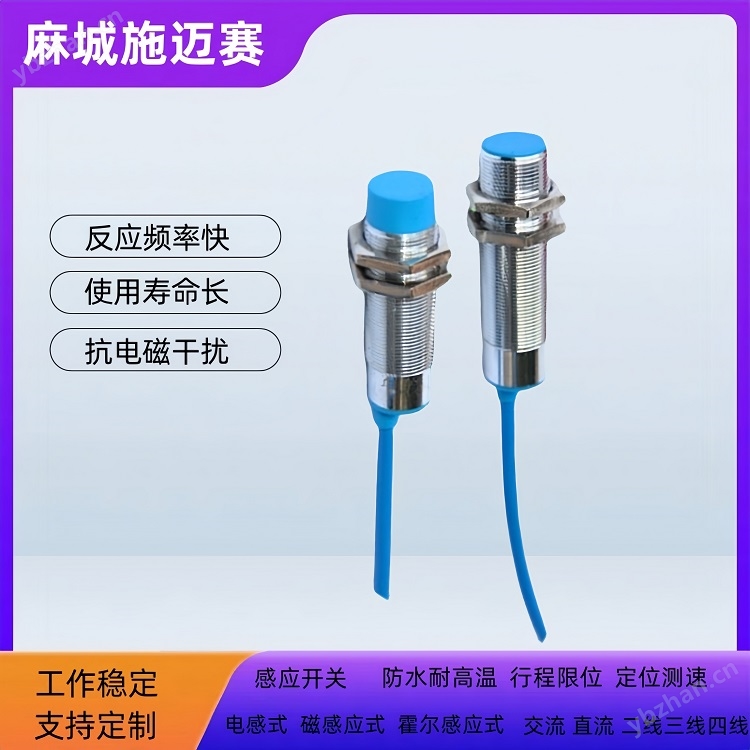

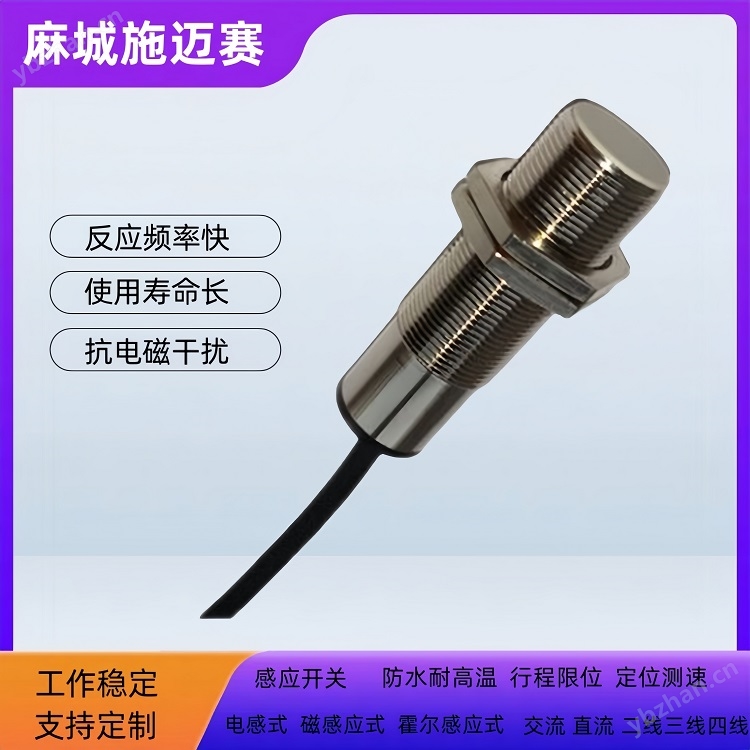

电感式接近感应器IQ38-D1PA50
工作原理
高频振荡：
当电感式接近开关未检测到金属物体时，其内部的高频振荡器会产生一个稳定的交变磁场。这个磁场通过传感器的头部向外辐射。
涡流产生：
当有金属物体（如铁、铜、铝等）进入这个交变磁场的有效范围内时，金属物体会在磁场的作用下产生涡流。涡流的强度与金属物体的导电性、磁导率以及它与传感器的距离有关。
磁场变化：
金属物体产生的涡流会形成一个与原磁场方向相反的附加磁场，从而减弱原磁场的强度。这种磁场强度的变化会被传感器内部的检测电路捕捉到。
信号处理：
检测电路将磁场强度的变化转换为电信号的变化，并通过检波电路进行解调。解调后的信号经过放大处理后，输出一个开关量信号（如高电平或低电平），表示金属物体的存在与否。
输出控制：
根据应用需求，电感式接近开关的输出信号可以直接用于控制电路的通断，或者作为其他设备的输入信号进行进一步处理。
工作流程
磁场生成：未检测金属时，振荡器稳定输出高频交变磁场，通过感应头向外辐射。
涡流干扰：金属物体进入磁场后，内部产生涡流，形成反向磁场原磁场，导致振荡衰减甚至停振。
信号转换：检波电路将磁场变化转换为电信号，经放大后触发输出电路翻转（如PNP型从截止变为导通），输出高/低电平信号。
状态维持：物体离开检测范围后，磁场恢复稳定，开关复位至初始状态。
关键特性
非接触检测：无需机械接触，寿命可达数百万次，适合高速运动场景。
金属特异性：仅对导电金属响应，对塑料、木材等非金属无感应。
快速响应：动作时间通常在毫秒级，满足高精度自动化需求。
应用与选型建议
工作特性
灵敏度：电感式接近开关的灵敏度取决于其内部高频振荡器的频率、传感器的尺寸以及金属物体的性质。一般来说，频率越高，灵敏度越高；传感器尺寸越大，检测范围越广。
抗干扰能力：由于电感式接近开关是通过电磁感应原理工作的，因此它具有一定的抗干扰能力。但是，在强磁场或强电场环境下，其性能可能会受到影响。
响应时间：电感式接近开关的响应时间通常很短，一般在毫秒级以内。这使得它能够快速响应金属物体的移动或变化。
应用场景
电感式接近开关因其非接触式检测、灵敏度高、响应速度快等特点而被广泛应用于各种自动化设备和系统中。例如：
在量产线上用于检测工件的到位情况；
在机器人手臂上用于实现准的定位和控制；
在安全门系统中用于检测人员的进出情况等。
电感式接近开关IQ38-D1PA50参数工作原理
常见应用场景
IQ38-D1PA50 这种 M18、PNP、8mm 检测距离的传感器是工业自动化中最常见的型号之一，用途极其广泛：
位置检测：检测气缸的活塞位置（通常与磁性开关竞争）。
计数：在传送带上检测经过的金属零件数量。
限位控制：作为机械设备的行程限位开关。
转速监控：检测齿轮的转速或判断电机是否转动。
物体有无判断：在自动化装配线上判断工件是否到位。
安装注意事项
埋入式 vs 非埋入式：电感式传感器分为埋入式（齐平安装）和非埋入式（非齐平安装）。安装时需要注意周围金属环境对检测距离的影响。请查阅具体手册确认此型号属于哪一类。通常，M18尺寸的传感器两种类型都有。
感应距离：标称的8mm距离是针对钢材（St37）的。对于铜、铝等有色金属，其有效检测距离会显著减小（通常为钢的30%-50%）。
相互干扰：安装多个传感器时，应保持一定间距，防止相互干扰。一般建议间距至少为传感器直径的3倍以上。
