接近传感器GA-20400/S1015/1/90-250VAC是一种无触点工业自动化配件产品，用于PLC控制系统中，可以以实现非接触式检测、控制并输出开关量信号来控制设备的新型开关元件。它的工作原理主要是利用金属进行检测，当开关接近到某一金属物体时即发出感应信号。当金属目标接近这一磁场不变成，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。是一款二线制交流常闭型电感式接近开关，工作电压范围为90-250VAC，具备非接触式检测、高可靠性和抗干扰能力，适用于工业自动化场景中的位置检测、物体计数及速度测量等。
接近开关按其外型形状可分为园柱型、方型、沟型、穿孔（贯通）型和分离型。园柱型比方型安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少量产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测装置等。
接近开关按供电方式可分为；直流型和交流型，按输出型式又可分为直流两线制、直流三线制、直流四线制、交流两线制和交流三线制。
两线制接近开关
两线制接近开关安装简单，接线方便；应用比较广泛，但却有残余电压和漏电流大的缺点。
直流三线式
直流三线式接近开关的输出型有NPN和PNP两种，70年代日本产品绝大多数是NPN输出，西欧各国NPN、PNP两种输出型都有。PNP输出接近开关一般应用在PLC或计算机作为控制指令较多，NPN输出接近开关用于控制直流继电器较多，在实际应用中要根据控制电路的特性进行选择其输出形式。
接近开关按供电方式可分为；直流型和交流型，按输出型式又可分为直流两线制、直流三线制、直流四线制、交流两线制和交流三线制。
接近开关有两线、三线之分，三线制的有PNP、NPN两种接法，分别对应相应的PLC输入点，比如源型和漏型的输入点。接线时可以根据线的颜色区分，棕色或者红色接电源正极，蓝色接电源负极，黑色接输入信号。

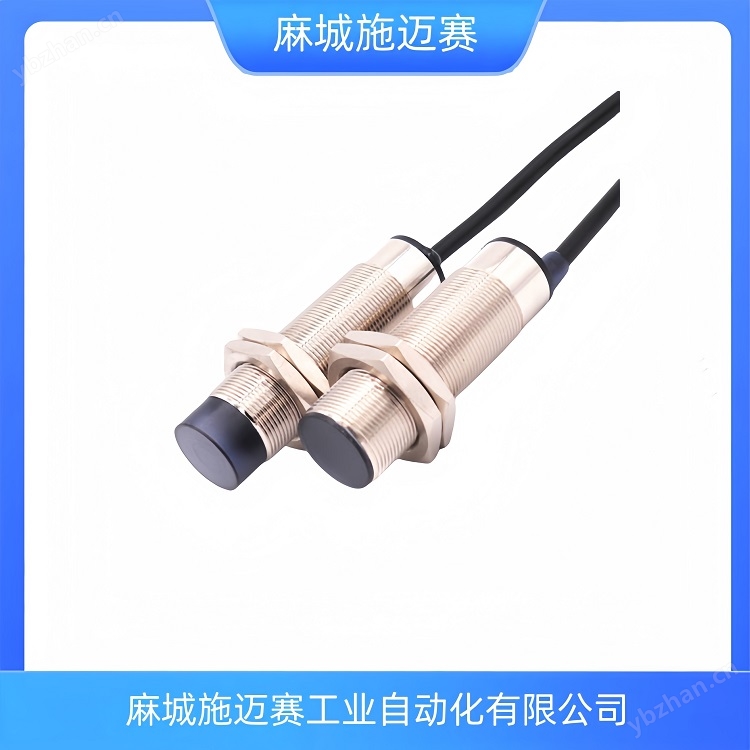

接近传感器GA-20400/S1015/1/90-250VAC
产品特点
1、放大电路一体式设计,
2、内部元件全部采用进口件,
3、高可在150℃的恶劣环境中应用,
4、使用寿命长、高可靠性,
5、浪涌,过载,逆极性保护功能,
6、防水等级:IP67,可在水中应用
7、安装方式:埋入式,非埋入式,
8、检测距离:可调（单位mm）
9、输出方式:NPN/PNPNO/NC,
10、电源电压:10-30VDC,AC220V

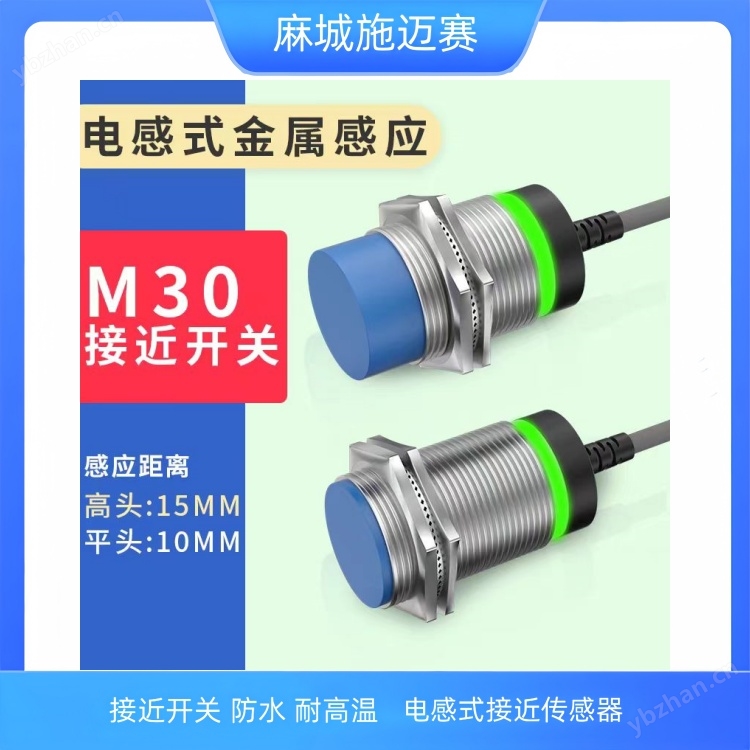

11、外形规格:M12/M18/M30*1*51mm,
12、环境温度:-25…150℃
13、外壳材料:镍铜合金
14、连接方式:2m硅胶电缆
核心技术参数与结构特点
电气参数
| 参数项 | 规格 |
|---|---|
| 工作电压 | 90-250VAC（宽电压适应电网波动） |
| 输出方式 | 常闭（NC） |
| 接线方式 | 二线制（电源线+负载线） |
| 检测对象 | 金属物体 |
| 防护等级 | 未明确标注（参考同类产品IP67） |
结构优势
二线制设计：相比三线制简化接线流程，仅需连接电源线和负载线，降低安装复杂度。
电感式原理：由振荡器、开关电路及放大输出电路组成，通过交变磁场感应金属目标，无需机械接触，寿命长达数万小时。
工作原理与检测机制
电感式感应流程
振荡器产生交变磁场，当金属物体进入感应距离时，目标内产生涡流，导致磁场衰减并停振。
振荡状态变化经放大电路转换为开关信号，触发常闭触点断开，实现非接触式检测。
关键性能指标
动作距离：额定感应距离为标称值，具体数值需参考产品手册（同类产品通常为5-20mm）。
回差值：动作距离与复位距离的差值，确保检测稳定性，避免信号抖动。
工作原理：
接近开关是利用振荡器原理，检测物体的有无、通过、部件流，行程终了，旋转、计数等。
整体式，由检测部分和控制部分组成，无运动部件。
非接触检测，避免了对传感器自身和目标物的损坏。
无触点输出，操作寿命长。
即使在有水或油喷溅的苛刻环境中也能稳定检测。
反应速度快。
小型感测头，安装灵活
二线制接近开关GA-20400/S1015/1/常闭90-250VAC
接近开关常开和常闭的区别
常开：没有检测物体靠近时，接近开关处于“断开”状态，LED熄灭，所谓的断开指接近开关内部的三极管没有导通。
常闭：没有检测物体靠近时，接近开关处于“闭全”状态，LED点亮，所谓的“闭全”指接近开关内部的三极管导通。
NPN按近开关状态分析
NPN接近开关内部使用NPN三极管控制信号输出，负载需要接在NPN接近开关的棕色线（VCC）和黑色线（输出）之间
常开型：没有检测物靠近时，内部三极管截止，输出线受内部上拉电阻钳制，输出线为高电平，负载不工作；当检测物靠近时，内部三极管导通，由于输出线与三极管的集电极连接，为低电平，负载工作。
常闭型：常闭型的信号状态与常开型相反，没有检测物靠近时，内部三极管导通，负载工作，由于输出线与三极管的集电极连接，输出线为低电平；当检测物靠近时，内部三极管截止，输出线受内部上拉电阻钳制，为高电平，负载不工作。
LED作为接近开关的指示灯，会在三极管闭合的时候点亮。针对常开型接近开关，LED会在金属靠近时点亮；针对常闭型接近开关，LED会在金属靠近时熄灭；
PNP按近开关状态分析
PNP接近开关内部使用PNP三极管控制信号输出，负载需要接在PNP接近开关的蓝色线（GND）和黑色线（输出）之间
常开型：没有检测物靠近时，内部三极管截止，输出线受内部下拉电阻钳制，输出线为低电平，负载不工作；当检测物靠近时，内部三极管导通，由于输出线与三极管的集电极连接，为高电平，负载工作。
常闭型：常闭型的信号状态与常开型相反，没有检测物靠近时，内部三极管导通，负载工作，由于输出线与三极管的集电极连接，输出线为高电平；当检测物靠近时，内部三极管截止，输出线受内部下拉电阻钳制，为低电平，负载不工作。
LED作为接近开关的指示灯，会在三极管闭合的时候点亮。针对常开型接近开关，LED会在金属靠近时点亮；针对常闭型接近开关，LED会在金属靠近时熄灭；
接近开关特长:
① 由于能以非接触方式进行检测，所以不会磨损和损伤检测对象物。② 由于采用无接点输出方式，因此寿命延长（磁力式除外）采用半导体输出，对接点的寿命无影响。
③ 与光检测方式不同，适合在水和油等环境下使用检测，几乎不受检测对象的污渍和油和水的影响。此外，还包括特氟龙外壳型及耐高温良好的产品
④ 与接触式开关相比，可实现高速响应
⑤ 能对应广泛的温度范围
⑥ 不受检测物体颜色的影响对检测对象的物理性质变化进行检测，所以几乎不受表面影响。
⑦ 与接触式不同，会受周围温度的影响、周围物体、同类传感器的影响包括感颜色等的影响。因此，对于传感器的设置，需要考虑相互干扰此外，在感应型中，需要考虑周围金属的影响，而在静电容量型中则需考虑周围物体的影响。
应用范围
被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。
如限位、定位检测，自动计数，测速，自动保护，工业量产自动流水线及微机信号，数控装置等应用。
产品应用行业：钢铁厂、电厂、水泥厂、矿山及类似高温行业，和高温环境、高温金属物体
特性：
★环境温度-40--+200℃

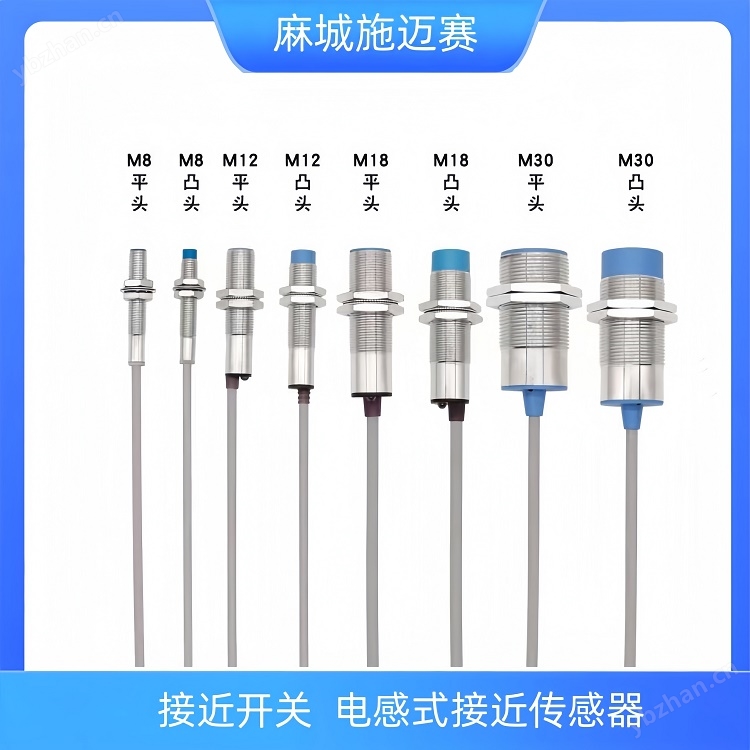

★规格M12,M18，M30，SP80，SP140
★检测距离1mm--40mm可选。
★电缆硅胶电缆及特氟龙电缆
★感应方式齐平安装、非齐平安装
★输出方式：PNP/NPN NO/NC DC NO/NC AC NO/NC
使用接近开关需注意：
1.请不要用在日光下或水溅的地方，本产品尽量避免用在户外
2.请不要将接近开关的电线靠近电力线、高压线，为防止误动作和破损，请单独设置金属配管进行配线
3.请不要过分的拉扯电线
4.请不要使接近开关受强烈冲击
5.请不要将接近开关用在有化学溶剂的环境，比如：强碱、强酸
6.请不要过分的用力紧固，紧固时请加用垫圈
接近开关使用注意事项：
1、直流型开关必须用直流稳定压电源，并确保稳压电源波纹Vpp≤10%，绝缘变压器的次级交流电源经全波整流后，用电解电容滤波（一般为470-1000uF)后的直流电源，用用直流稳压器供电。（特别注意：未经电容滤波不能使用）。
2、两线制开关必须先进负载再接至电源，若直接连接电源会使开关损坏。
3、开关不得超过额定技术参数使用。
4、严禁通电接线，严格按接线图上色标接线。考虑到使用环境的影响，调整开关感应面与检测体之间的距离，一般取额定动作距离Se的80%。
5、若有高压线和动力线通过接线开关电线附近时，为防止开关受感应误动作或损坏，请用单独金属管屏蔽。
6、直流型开关使用电感性负载时，若系统有较大干扰脉冲时，请在开关断接干扰脉冲抑制器件。
7、两线制开关一般不宜并联或串联使用，建议改用继电器串，并联使用。
8、不同材质的金属检测体对动作距离的影响：
9、电容式接近开关动作距离可通过灵敏度微调电位器进行调节(切记在距离临界状
