接近开关KJ18-A8K-A位置感应开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。接近开关是一种无触点工业自动化配件产品，用于PLC控制系统中，可以以实现非接触式检测、控制并输出开关量信号来控制设备的新型开关元件。它的工作原理主要是利用金属进行检测，当开关接近到某一金属物体时即发出感应信号。当金属目标接近这一磁场不变成，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
型号含义解析
“KJ18-A8K-A” 这个型号可以拆解为以下几个部分，每个部分都代表了产品的一个关键特性：
KJ： “接近开关”的拼音缩写。
18： 传感器外壳的螺纹直径，这里是 M18。
A： 通常代表 直流 型。
8： 额定检测距离，这里是 8mm。对于标准M18传感器，常见的还有5mm和10mm。
K： 代表 开关功能 或输出形式。在这里，通常指 NPN 型输出。
A： 代表 常开 触点。当没有检测到目标时，输出线是断开的；检测到目标时，输出线与负（-）极接通。
总结：KJ18-A8K-A = M18直径，直流供电，检测距离8mm，NPN输出，常开型 的电感式接近开关。
产品特点
1、放大电路一体式设计,
2、内部元件全部采用进口件,
3、高可在150℃的恶劣环境中应用,
4、使用寿命长、高可靠性,
5、浪涌,过载,逆极性保护功能,
6、防水等级:IP67,可在水中应用
7、安装方式:埋入式,非埋入式,
8、检测距离:可调（单位mm）
9、输出方式:NPN/PNPNO/NC,
10、电源电压:10-30VDC,AC220V
11、外形规格:M12/M18/M30*1*51mm,
12、环境温度:-25…150℃
13、外壳材料:镍铜合金
14、连接方式:2m硅胶电缆
主要技术参数
| 参数项目 | 规格说明 |
|---|---|
| 检测原理 | 电感式 |
| 检测物体 | 金属（对铁质金属灵敏度最高） |
| 电源电压 | 直流 10-30 VDC |
| 额定检测距离 | 8 mm |
| 设定距离 | 0 ~ 6.5 mm（约为额定距离的80%） |
| 输出类型 | NPN 晶体管集电极开路 |
| 输出状态 | 常开 (NO) |
| 最大输出电流 | ≤ 200 mA |
| 回路保护 | 反接保护、短路保护、过流保护 |
| 指示灯 | 通常带有红色LED状态指示灯 |
| 外壳材料 | 金属（通常是黄铜或不锈钢） |
| 防护等级 | IP67（防尘、可短暂浸入水中） |
| 接线方式 | 三线制，标准颜色： - 棕色 (Brown)： 电源正极 (+V) - 蓝色 (Blue)： 电源负极 (0V / GND) - 黑色 (Black)： 信号输出线 (Load) |
工作原理与接线方法
1. 工作原理：
内部振荡电路产生一个高频电磁场。当金属物体进入这个磁场时，物体内部会产生涡流，导致振荡器能量衰减或停振。这个变化被后级电路检测到，从而控制NPN晶体管的导通与截止，最终改变输出信号的状态。
2. 接线方法（非常重要）：
对于 NPN 常开 (NO) 型三线制传感器：
棕色线 -> 接电源正极 (+24V)
蓝色线 -> 接电源负极 (0V / GND)
黑色线 -> 接负载（如PLC的输入点、中间继电器线圈等）
负载的另一端需要接到电源正极 (+24V)。
工作原理：
接近开关是利用振荡器原理，检测物体的有无、通过、部件流，行程终了，旋转、计数等。
整体式，由检测部分和控制部分组成，无运动部件。
非接触检测，避免了对传感器自身和目标物的损坏。
无触点输出，操作寿命长。
即使在有水或油喷溅的苛刻环境中也能稳定检测。
反应速度快。
小型感测头，安装灵活
核心特性与工作原理
检测方式：电感式，仅对金属物体（如铁、铜、铝）敏感，通过交变磁场感应实现非接触检测。
工作原理：振荡器产生磁场，金属接近时引发涡流，导致振荡衰减停振，经放大电路转换为开关信号输出。
关键优势：无机械磨损（寿命长）、重复定位精度高、抗振能力强，防护等级适应苛刻环境。

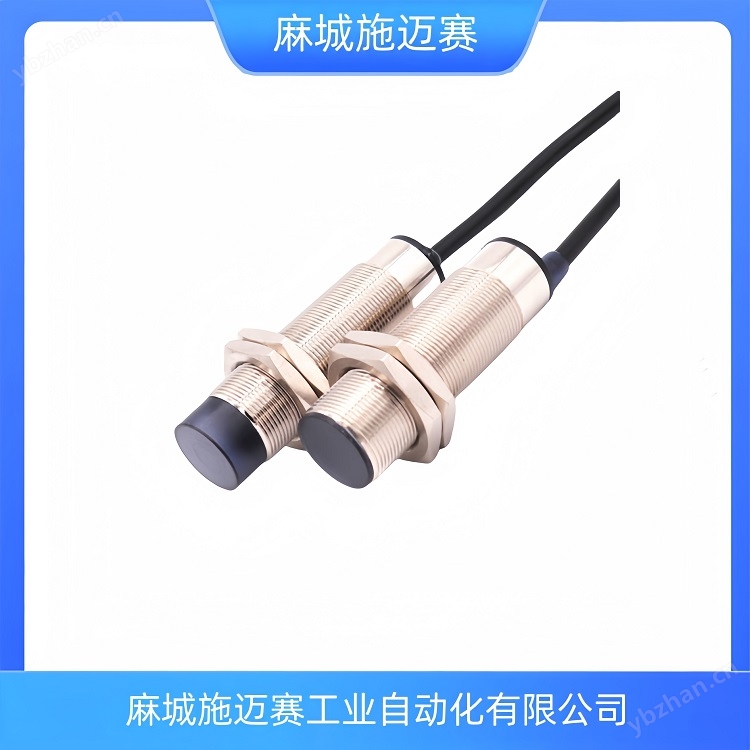

接近开关KJ18-A8K-A位置感应开关
技术参数与应用场景
| 类别 | 说明 |
|---|---|
| 输出形式 | 支持NPN/PNP等多种输出类型，分常开（NO）和常闭（NC）状态 |
| 电源范围 | 可负荷运作65VDC或320VAC/DC1 |
| 典型应用 | 机床限位控制、冶金设备定位、化工流水线计数、轻纺机械自动保护 |
应用范围
被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。
如限位、定位检测，自动计数，测速，自动保护，工业生产自动流水线及微机信号，数控装置等应用。
选型与安装要点
检测距离：需根据金属物体大小和材质选择合适额定动作距离，避免因距离过近导致误触发。
安装方式：分埋入式（齐平安装）和非埋入式（感应头露出），小空间场景优先选择紧凑设计。
接线注意：三线制需区分电源正（红/棕）、0V（蓝）、信号线（黄/黑），NPN/PNP型接线逻辑不同。
接近开关也叫接近传感器，又称无触点行程开关，它除了可以完成行程控制和限位保护外，还是一种非接触型的检测器件，用作检测零件尺寸和测速等，也可用于变频计数器、变频控制的脉冲发生器、传动机械的位置控制和自动加工程序的衔接等。特点有性能稳定、寿命长、微功耗、定位精度高、动作响应频率高、防水防尘耐油、IP67防护适应恶劣的工作环境等优点。
（1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN型和PNP型，它们的接线方式是不同的。还有生产四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。
（2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。
（3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。
（4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。
（5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器PLC的数字量输入模块。
（6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP型接近开关。
（7）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余漏电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余漏电流之类不利因素的困扰，因此工作时更为稳定可靠。
电感式接近开关KJ18-A8K-A性能稳定可靠， 抗干扰力强
接近传感器在布线及接线时应注意的问题：
1)电力线、动力线应尽量远离接近开关引线，无法避免时应将电金属管套在外部并接地，以防开关损坏或误动作；
2)严禁通电接线，并应按接线输出回路原理图接线；接近开关总代理
3)不要用两个接近开关的输出线控制同一个继电器的同一个线圈，否则将无法辨认动作的来源，有时甚至产生误动作。
接近开关安装过程中应注意事项：
1)被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关；
2)用手拉拽接近开关引线会损坏接近开关，安装时在引线距接近开关10厘米处用线卡固定牢固；
3)不应用脚踏接近开关，安装时设置保护罩壳；
4)开关使用距离应设定在额定距离的80%以内，以免受温度和电压影响，温度和电压的高低都将影响接近开关的灵敏度。
5）在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。与感应面平行的金属应在距离感应面三倍的检测距离之外;在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。
6）在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离;并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。
接近开关使用注意事项：
1、直流型开关必须用直流稳定压电源，并确保稳压电源波纹Vpp≤10%，绝缘变压器的次级交流电源经全波整流后，用电解电容滤波（一般为470-1000uF)后的直流电源，用用直流稳压器供电。（特别注意：未经电容滤波不能使用）。
2、两线制开关必须先进负载再接至电源，若直接连接电源会使开关损坏。
3、开关不得超过额定技术参数使用。
4、严禁通电接线，严格按接线图上色标接线。考虑到使用环境的影响，调整开关感应面与检测体之间的距离，一般取额定动作距离Se的80%。
5、若有高压线和动力线通过接线开关电线附近时，为防止开关受感应误动作或损坏，请用单独金属管屏蔽。
6、直流型开关使用电感性负载时，若系统有较大干扰脉冲时，请在开关断接干扰脉冲抑制器件。
7、两线制开关一般不宜并联或串联使用，建议改用继电器串，并联使用。
8、不同材质的金属检测体对动作距离的影响：
9、电容式接近开关动作距离可通过灵敏度微调电位器进行调节(切记在距离临界状
