输送机光显拉绳开关XDT-A-1GJ 拉绳控制装置是一个在工业自动化、特别是传送带控制系统中非常常见的设备。是一种胶带运输机现场紧急事故停机的保护装置， 行业标准JB/T10960主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制常用的传感元件,主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

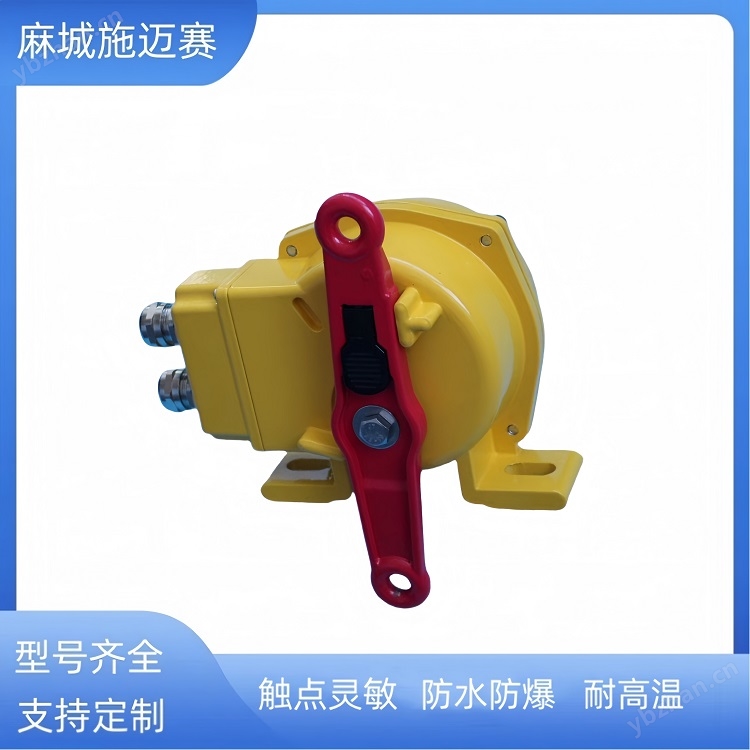

光显拉绳开关XDT-A-1GJ 拉绳控制器
名称解析
这个型号的每个部分都代表了其特定含义：
光显： 指开关上带有灯光指示功能。通常，开关内部会有一个指示灯（如LED），当设备通电或运行时，指示灯会亮起，方便操作人员从远处就能判断设备状态。
拉绳开关： 这是一种紧急停机开关或安全开关。它通常安装在机械设备（如传送带）的两侧，通过一条长长的钢丝绳连接。当生产线上任何位置发生紧急情况时，工作人员可以就近拉动这条绳子，触发开关，使整个设备紧急停止，以保障人身和设备安全。因此，它也常被称为“急停拉绳开关”或“拉线开关”。
XDT： 这通常是生产厂家的产品系列代号。
A： 可能代表产品的某种特性，如安装方式、外壳材质（如铝合金）或触点配置。
1GJ：
“1”可能表示一组触点或单方向动作。
“GJ”很可能代表“高级”或“改进型”，也可能是某种特定功能的缩写。
总而言之，这是一个带有灯光显示功能的急停拉绳开关，属于XDT系列中的一
产品特点：
拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
坚固的铸铝外壳，防护等级为IP67，特殊的环境可选择特殊的表面处理。
整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
结构件设计紧凑。
醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
手动杠杆复位。
结构简单实用、性能稳定可靠、防尘、防震、防潮
体积小、重量轻、寿命长、安装方便，免维护
输出信号既可与现场设备联锁使用，也可送达自动控制系统
电源适应性广：24~480V
性能特点
•外壳采用高压不锈钢，强度高。
•强度高表面采用静电涂装，附着力强，涂层均匀
•保护等级IP67
•内藏高性能微动开关和无需加油的滚珠轴承
•内藏停止用和报警2个接点
•可生产附动作指示杆产品
•采用旋转式凸轮结构，动作行程大，灵敏度高且不易卡死。
•耐久性好
拉绳开关基本参数：
品牌：麻城施迈赛
防护等级IP67
工作电压：24V/220VAC/380VAC/450V±15%【AC/DC】
负载电流：≤1-15A
绝缘电阻：＞500MΩ
输出信号：开关量信号
环境温度：-20℃~+60℃
环境湿度：＜90%
输出触点：2常开2常闭，可选1常开1常闭
防护等级：IP67
壳体材料铝合金表面精工烤漆
传动杆材质不锈钢
缆绳所需张力49±10N(5±1kgf)
接点数2
接点容量220V/ 250V /380V/480V/AC 3A/5A
接线口6~12mm电缆
适用温度-20℃~+60℃
使用寿命50万次
主要功能与特点
紧急停机： 核心功能，用于生产线的安全防护。
双向动作： 大多数拉绳开关设计为从任意方向拉动绳子都能触发停机。
灯光指示： 开关上的指示灯可以显示“正常待机”或“故障/已动作”状态。
手动复位： 触发停机后，通常需要手动旋转或按下开关上的复位按钮才能恢复，防止误启动。复位时，指示灯状态也会相应改变。
防护等级高： 通常具有IP65或更高的防护等级，能够防尘、防水，适应恶劣的工业环境。
坚固耐用： 外壳多为金属（如铝合金），内部采用微动开关等可靠元件，寿命长。

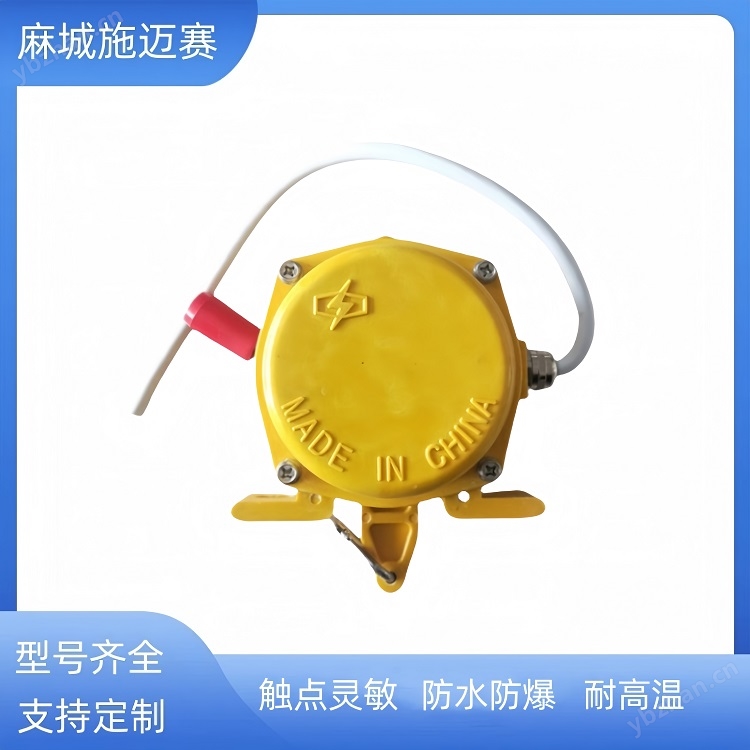

输送机光显拉绳开关XDT-A-1GJ
工作原理简介
正常状态： 开关处于闭合或断开状态（取决于常开/常闭触点配置），指示灯亮起（例如绿色），表示系统正常。
触发状态： 当拉动绳索时，会带动开关内部的机械结构，使微动开关动作，改变触点状态（常开变闭合，常闭变断开），从而向控制中心（如PLC）发送停机信号。
指示与复位： 触发后，指示灯可能会改变颜色或熄灭。故障排除后，需要人工到开关位置进行复位操作，设备才能重新启动。
结构特征与工作原理：
本产品采用铝合金铸造壳体回转式凸轮结构。、强度高、重量轻。
外壳防护等级达到IP65，可在恶劣环境下长期工作。
本产品动作灵敏、稳定性高、性能可靠。外壳防护等级达IP65,密封性好，防水、防尘，可在恶劣环境中工作； 当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。
触点容量大，动作灵敏、可靠。
坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理
整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。所供产品密封性能良好,接点固化,外壳耐腐蚀
典型应用场景
带式输送机： 这是常用的应用，安装在传送带走廊的两侧。
斗式提升机、堆取料机等长距离机械设备。
港口码头、矿山、电厂、水泥厂、化肥厂等工业场所。
任何需要长距离、多点紧急停机的自动化生产线。
拉线开关的选型与安装
拉绳开关主要是带式输送机在紧急情况下停机的一种保护装置，在发生紧急情况时可以通过拉绳开关实现对带式输送机的快速停机。现阶段的带式输送机使用多的拉绳开关是无源机械式双向拉绳开关。在开关设置安装时拉绳开关固定安装在带式输送机两侧支架上，其中要注意保持间隔（约40m），彼此两侧之间系上拉绳。在带式输送机发生意外情况或紧急事故时，设备操作人员可以在带式输送机沿线拉动拉绳，使拉绳开关控制带式输送机，实现紧急停机。
拉线开关选型原则
1.要根据拉绳开关不同的应用设备，尽量选择动作灵敏度（操动力）符合设备操作标准的拉绳开关。一般来说，动作拉力一般在100～400N的拉绳开关产品比较符合常规带式输送机的使用要求。
2.要选择带就地动作状态指示的拉绳开关产品。在实际的设备使用过程中，需要拉绳开关显示出动作状态，比较先进的开关还带有声光显示。显示明显的开关在设备维修、检查时比较方便，节约时间，减少维护成本。
3.要根据现场设备实际运行情况和运行条件，选择那些可以实现自动复位或手动复位的开关产品。如果设备在工作运行时现场的操作人员较少，而且皮带传输距离较长，应该选择那些能够自动复位的开关。在选择自动复位的开关设备时，尽可能选择那些具有动作捕捉记录的开关设备，这样在设备运行发生故障或突发情况时，可以为维修技术人员分析故障原因提供详细的现场资料。
安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1．将拉绳开关固定在支架上。
2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
安装说明
1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。
2、拉绳开关每隔30米安装1台，其位置应低于皮带及便于现场工作人员使用。
3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。
4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。
配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架等均有销售
