矿用防水拉绳开关S-DLT2-T3\IP67 返回列表页

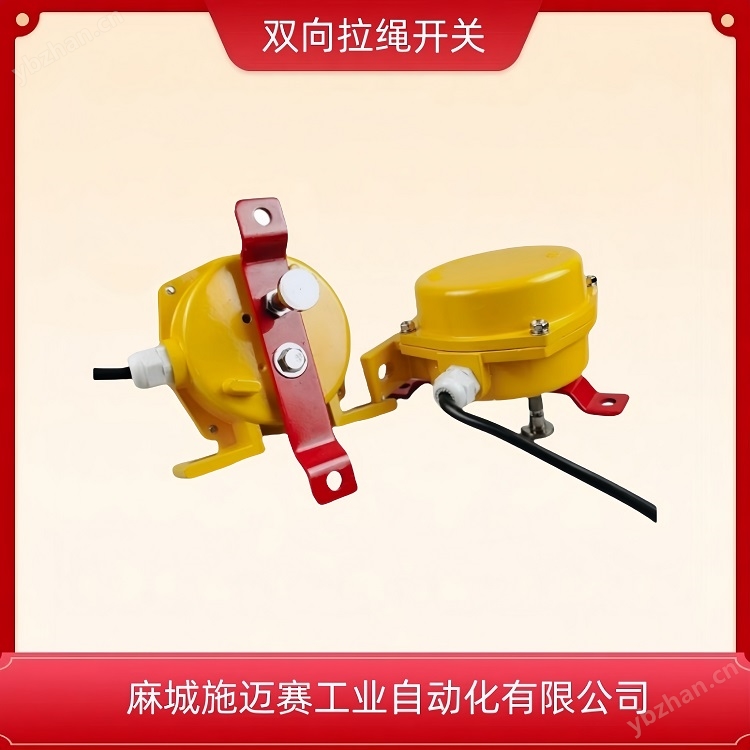

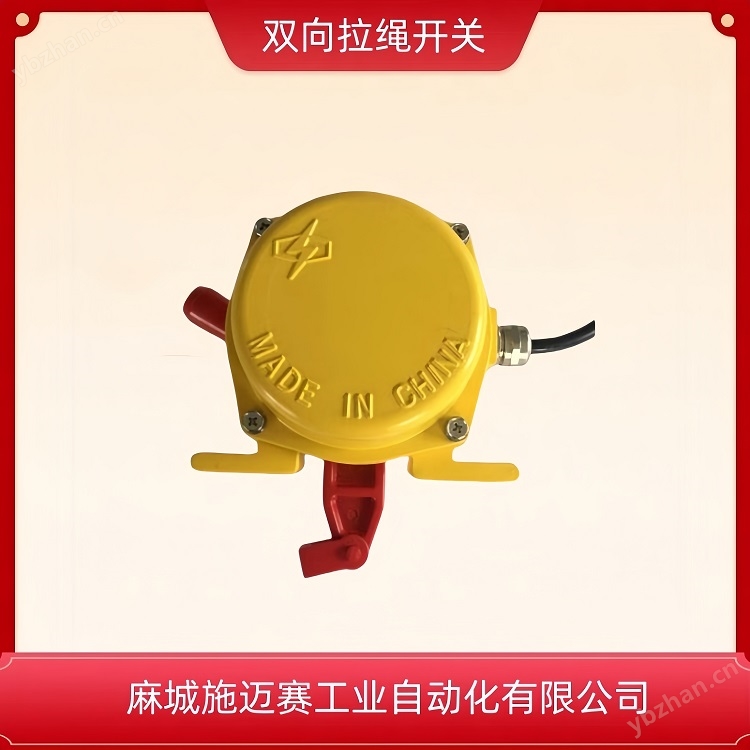

矿用防水拉绳开关S-DLT2-T3\IP67 双向拉绳开关采用高精密铝合金生产压铸而成，强度高、外壳重量轻而且坚固，外面用红色和黄色烤漆，不易脱落，光滑而鲜艳。便于发现。用于带式输送机紧急事故而紧急停机。双向拉绳开关用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。这是一款在工业领域，特别是皮带输送机系统中非常常见的安全保护装置。

产品特点：
--拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，防护等级为IP67，特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。
适用范围
适用于以下设备的紧急或正常关机
常规皮带输送机
梭式输送机
裙边式给料输送机
斗式提升机
包装生产线
堆料／取料系统，起重机，挖掘机
轮船装卸系统
水平给料机

拉绳开关核心特性参考S-DLT2-T4与S-DLT2-T6的共性特点

• 防护等级：均采用IP67防护设计，可有效抵御灰尘侵入及短时间水浸（深度1米，持续30分钟），适用于潮湿、多尘等恶劣环境。

• 核心功能：作为带式输送机的紧急停机保护装置，通过拉动钢丝绳触发开关，切断电路使设备停运，同时支持智能监测与报警（如S-DLT2-T4具备实时状态监测功能）。

• 安装与适用场景：安装于输送机两侧，广泛应用于电厂、矿山、钢铁、水泥厂等工业场景，适配潮湿、高温、腐蚀性环境。

基本参数:
◆开关额定值：10A/500V。
◆锁定角度：20°；动作角度20°
◆拉力：3至8公斤。
◆具有手动和自动两种。
◆防护等级：IP67
结构特点:
◆拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端
◆通用的安装设计使拉线开关既可安装在输送机的纵梁顶部也可安装在其两侧

 主要技术参数：

产品型号：

开关触点数量：2常开、2常闭独立接点

触点容量：AC 380V 5A/24VDC /220VAC/10A

复位方式：手动复位

工作环境：相对湿度：≤90％（25℃）

工作温度：-20～+35℃海拔高度：≤2000M

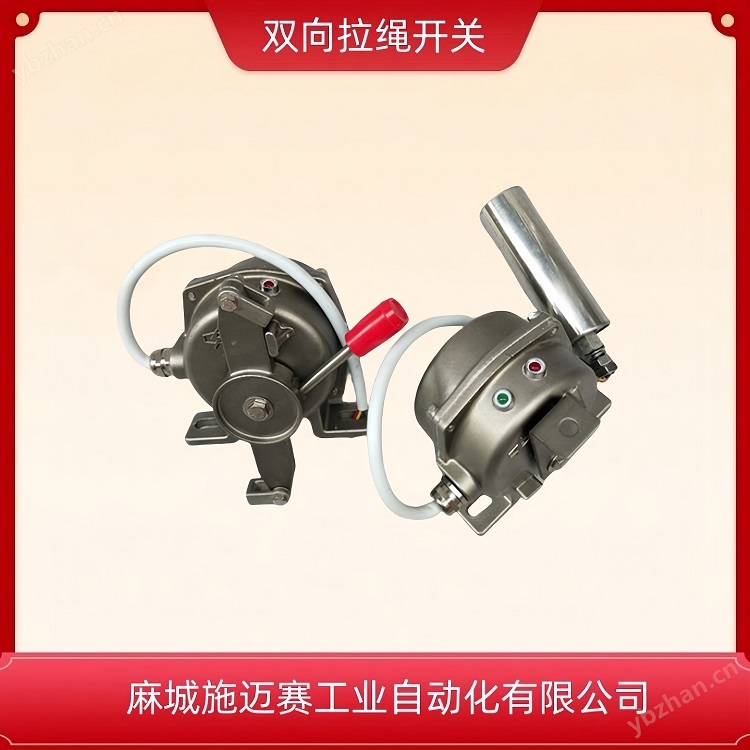

外壳材质：不锈钢/铸高强度铝合金

防护等级：IP67

重量（kg）：2.5

产品名称与型号解析

• 拉绳开关： 顾名思义，这是一种通过拉动绳索来触发的开关。它的核心功能是紧急停机和安全保护。

• S-DLT2-T3： 这是厂商的产品型号，通常包含以下信息：

• S： 可能代表“Switch"或厂商系列代码。

• DLT： 常见于“Dual Line Trip"（双向拉绳）或“Direct Link Technology"等，表明其工作原理或结构。

• 2： 可能代表触点配置（如2组转换触点）或设计版本。

• T3： 可能指特定的外壳材料（如铸铝）、防护等级或安装方式。

• IP67： 这是最关键的技术指标之一，代表其防护等级。

• IP： 国际防护等级代码。

• 6： 防尘等级（最高等级）。防止灰尘侵入。

• 7： 防水等级。可防止在短暂浸入水下最多1米深时，水不会进入外壳造成有害影响。

主要功能与工作原理

1. 功能： 作为输送机沿线紧急停车的安全装置。当发生人员伤亡、设备故障或其他紧急情况时，现场任何位置的工人都可以拉动绳索，迅速停止输送机，避免事故扩大。

2. 工作原理：

• 开关通常安装在输送机沿线。

• 一根钢丝绳贯穿整个输送机长度，并穿过每个拉绳开关的滑轮机构。

• 在任意点向任何方向拉动钢丝绳（“双向拉绳"），都会带动开关内部的机械机构动作。

• 机构会驱动一个高精度的微动开关，改变其触点状态（常开触点闭合，常闭触点断开）。

• 这个状态变化信号会立即发送到输送机的控制系统（如PLC），控制系统会切断电机电源，实现紧急停机。

矿用防水拉绳开关S-DLT2-T3\IP67

主要特点

• 高防护等级 (IP67)： 能适应恶劣的工业环境，如粉尘、潮湿、雨淋，甚至短暂的浸泡，保证在矿山、码头、电厂、水泥厂等场合稳定工作。

• 双向触发： 钢丝绳可以从开关的任一侧拉动，都能可靠动作，使用方便。

• 明显的动作指示： 开关外壳上通常有一个醒目的红色凸出按钮或旗帜，触发后会弹出并保持，指示事故地点，便于排查和复位。

• 手动复位： 紧急情况解除后，必须手动按下复位按钮或旋钮才能恢复开关的正常状态，防止意外重启，保证安全。

• 坚固耐用： 外壳通常由金属（如铸铝）或高强度工程塑料制成，能承受冲击和振动。

结构特征与工作原理：

本产品采用铝合金铸造壳体回转式凸轮结构。、强度高、重量轻。
外壳防护等级达到IP65，可在恶劣环境下长期工作。
本产品动作灵敏、稳定性高、性能可靠。外壳防护等级达IP65,密封性好，防水、防尘，可在恶劣环境中工作； 当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

 触点容量大，动作灵敏、可靠。
坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理
整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。所供产品密封性能良好,接点固化,外壳耐腐蚀

双向拉绳开关采用高精密铝合金生产压铸而成，强度高、外壳重量轻而且坚固，外面用红色和黄色烤漆，不易脱落，光滑而鲜艳。便于发现。用于带式输送机紧急事故而紧急停机。

IP67防护等级的工业意义

IP67是拉绳开关在恶劣环境中可靠运行的关键指标，具体表现为：

1. 防尘性能：防止灰尘进入壳体内部，确保开关机械结构与电气元件不受粉尘磨损。

2. 防水性能：短时浸水（≤1米深度）不影响功能，适应雨季或冲洗作业环境。

3. 温度适应性：配合宽温设计（如S-DLT2-T6工作温度-20℃~+60℃），可应对工业场景中的温度波动。

选型建议与注意事项

1. 明确环境需求：若使用场景存在强腐蚀介质（如酸碱溶液），优先选择316不锈钢材质（参考S-DLT2-T4）；若侧重轻量化与成本控制，SMC材质型号（如S-DLT2-T6）更具优势。

2. 确认电气参数：需匹配输送机控制电路的电压（如220V/380V）与电流（通常≤10A），避免过载损坏。

3. 安装规范：拉绳开关间距建议≤50米，钢丝绳需通过托环支撑以减少自重影响，并定期检查张力（如49±10N）与密封性。

典型应用场景

这款开关广泛应用于需要紧急安全停机的各种散料输送设备：

• 皮带输送机（矿用、港口、电厂）

• 斗式提升机

• 堆取料机

• 露天采矿设备

• 任何长距离的机械化运输系统

安装与接线注意事项

• 安装： 通常通过底座上的安装孔固定在输送机旁的支架上。钢丝绳应保持适当的张力，并确保拉绳动作顺畅。

• 接线： 开关内部通常提供一组或多组SPDT（单刀双掷） 微动开关触点，即包含“常开（NO）"、“常闭（NC）"和“公共端（COM）"。

• 常用的安全回路是使用常闭（NC）触点串联在控制系统的急停回路中。正常情况下回路导通，拉绳动作后回路断开，触发停机。这种方式符合故障安全原则（即使线路断线也会导致停机）。

• 调试： 安装后需测试其触发和复位功能是否正常。

使用环境与使用安装：本机适宜在环境温度-25℃～+55℃，相对湿度不大于85%的环境下保持正常工作，如要在酸、咸、盐性区域工作，用户在订购时应加文字说明，以便我厂作进一步处理。开关应平衡安装在皮带机架的固定支架上，将覆塑钢丝绳系在两端的拉环上，每侧钢丝绳不超过25米，有坡度时应当稍微缩短两台拉绳开关的距离，拉绳压力应适宜，以确保开关可靠复位，建议 每10米加一吊环。我厂可根据用户所需之规格，提供覆塑钢丝绳，产品质量可靠。

安装说明

1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔30米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。

4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架等均有销售

安装方法及注意事项
①根据产品特性选择合理的安装间距、配置粗细合理的钢丝绳，钢丝绳的托架要求尽量光滑、托架间距不宜太长（托架间距一般应选择在2～3m）。部分厂家声称其产品安装间距可达100m甚至更长，但实际工程中应尽量控制在50m之内，避免过长的拉绳由于自重过重、阻力过大，影响操作、影响开关的复位。拉绳并非越粗越好（一般钢丝拉绳的直径不必也不宜超过5mm），应该与开关动作操动力大小匹配，事实上过粗过重的钢丝拉绳会造成开关处于半动作状态，不但容易误动、而且容易造成开关机构元件劳损。
②要根据设备开关产品的相关技术要求，合理调整动作灵敏度。在调节操动力的大小时，需要对现场环境条件加以综合考虑，尤其是设备震动、户外风吹等外界因素，此外还要注意皮带倾斜坡度、开关的安装间距、拉绳重量等因素对操动力的影响。
③开关的钢丝拉绳不要过紧，如果拉绳过紧就会造成轻微触碰引起的开关误动。同时安装时还要考虑工作环境温度对拉绳的影响。一般在实际使用时应当保持拉绳松紧度适宜，在侧向拉开15～25cm的距离时能够使拉绳开关启动就可以。
④要在皮带机的双侧安装拉绳开关。这种安装方式可以大限度保证紧急操作的便利性，也能够提高设备运行的安全性。
⑤要选择合适的安装高度。高度的选择要根据现场的实际作业情况，考虑操作控制人员的便利使用，能够实现快速反应控制就行。
⑥接线方式要恰当合理，尽量减少线缆的不合理使用，提高连接效率，保证开关的连接质量。在复杂的接口接线时，要采用简洁的串联接线方式，保证开关口的有效连接。
