变压器局部放电在线监测装置 实时监放 自校准 多传感器融合 立欧测控（LE-PDS-ZB）

系统概述

变压器是电力系统电压等级变换和连接电网的重要一次设备，保障其正常运行是保障电网安全稳定运行的重要前提。

LE-PDS-ZB变压器局部放电在线监测装置通过实时获取变压器运行状态下的几种关键参量，包括有载调压开关、油中溶解气体、铁芯及夹件接地电流、局部放电、绕组测温、动态负荷和套管状态监测，兼顾对变压器内部瞬变的突发性故障和缓慢发展的潜伏性故障的综合监测，同时从电、热、力和化学不同角度实现对变压器的全l方位监测。通过在线监测的局部放电、油气、温度等大量实时数据，结合离线输入的变压器结构、出厂试验等参数，完成变压器内部故障分析和状态评估，实现对变压器运行状态的综合评估，并形成有效的评估诊断结果。为运维人员提供科学有效的参考依据，并能够有效延长设备运行时间，制定合理检修计划，防范突发故障的发生。

产品特点

套管监测

1.可实时监测变压器套管的绝缘状态和末屏局部放电情况;

2.采用高精度有源传感器，实时监测客性套管的泄漏电流、等值电容、介质损耗;

3.采用动态相量补偿算法，实现对测量信号高精度分析;

4.采用数字滤波算法，屏除模拟滤波器带来的“季漂问题"

5.采用分布式测量结构，即就地测量和数字传输。

绕组监测

1.可直接、实时、精确测量统组等热点温度:

2.实现对变压器内部的全面监控;

3.具有测温范国宽和准确、可靠的测温性能;

4.具有抗 EMI/RFI(电磁干扰/射频干扰)特性，高压绝缘及抗干扰等优异性能。

5.可实现动态负载运行时“热点”温度的实时和精确监测:

状态监测

1.可监测主油箱的油温，油位和油压信号;

2.可监测分接开关的油温，油位和油压信号;

3.可接入变压器的瓦斯继电器信号;

4.实现冷却系统的风机状态和油泵状态的监测;

5.实现泵机运转台时计算和风机台时计算;

6.绝缘状态分析。

分接开关监测

1.可采集分接开关的电流、振动及动作的特征值;

2.实时测量振动波形、电流波形、动作次数、分接档位、切换状态等信息

3.分析分接开关的各种故障信息，提供准确及时的故障告警，

4,无需对分接开关本体进行任何改造。

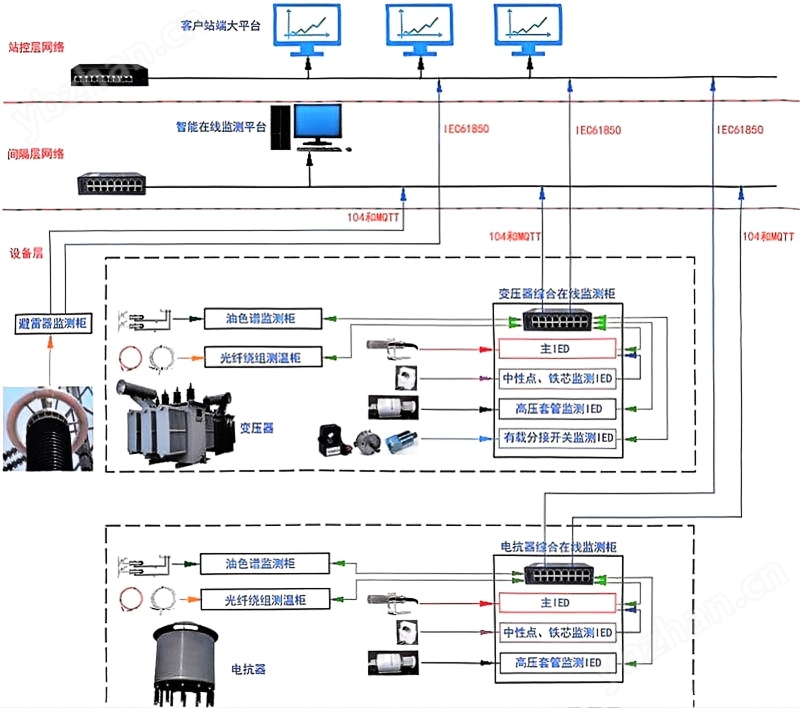

系统架构

产品功能

LE-PDS-ZB局放在线监测系统结合了先进的硬件和软件技术，可以全年365天实时连续评估电力变压器内部绕组及套管的绝缘状况

LE-PDS-ZB监测系统软件采用先进的组态软件架构，使您可以远程配置监视系统，查看实时局放数据和历史趋势以及分析收集的原始数据。可通过监测系统软件，可以使用户更方便地进行局放数据评估和报告生成。

后台软件

技术参数

现场应用案例
