主变局放在线监测系统（LE-PDS-ZB）

产品简介

电力系统中，变压器是极为关键的设备。电力变压器的安全稳定运行目益受到各界的关注,变压器一旦出现故障，将影响正常生产和人民的正常生活，大型变压器的停运和修复会造成很大的经济损失。所以对变压器进行全l方位诊断，实现实时监测变压器的运行状态，提前发现变压器运行的缺陷及隐患;避免造成变压器损坏,对变压器安全可靠运行具有深远的意义。

●LE-PDS-ZB局放在线监测系统是您最佳的选择，其对于变压器设备健康管理，连续监测变压器和套管绝缘介质状态至关重要。它允许您持续的获取有关绝缘条件状况，检测绝缘隐患以及放电趋势，并给出处理意见。

●在变压器设备预期的寿命周期内，这种在线监测与健康状态评估系统确保设备安全、可靠运。

●预防是最佳的保护，LE-PDS-ZB可有效防止客户系统大型电力变压器因局部放电、绝缘失效导致严重故障及损坏，避免巨额的返厂维修成本以及系统停电损失。

局放在线监测主机

主变特高频局放传感器

主变局放在线监测系统 产品特点

●一站式在线监测解决方案避免了代价高昂的变压器故障出现的可能延长了变压器设备的寿命周期，

●提前的准确变压器故障监测确保了操作的稳定性，减少供电中断。可生成准确度高的变压器健康状态报告，降低了变压器的维护成本，能够同时监控多台变压器，提高了投资回报率。

▶安全可靠

综合监测装置的接入不影响变压器的完整性和正常运行，能准确可靠地连续或周期性监测、记录 被监测设备的状态参数及特征信息，并反映设备状态，灵活高效:综合监测装置的配置根据被监测设备的运行状况、风险等级灵活选择传感单元，可对重点部位实 现精准、全面的状态监测及评估。

▶标准统一

综合监测装置以变压器为监测对象，建立统一的状态监测、分析、诊断、预警系统及通信标准。

产品功能

LE-PDS-ZB局放在线监测系统结合了先进的硬件和软件技术，可以全年365天实时连续评估电力变压器内部绕组及套管的绝缘状况

LE-PDS-ZB监测系统软件采用先进的组态软件架构，使您可以远程配置监视系统，查看实时局放数据和历史趋势以及分析收集的原始数据。可通过监测系统软件，可以使用户更方便地进行局放数据评估和报告生成。

系统架构

变压器局部放电在线监测系统由传感器、检波/信号处理单元、局放IED和系统服务器组成，多个局放IED可以构成分布式监测系统，同时对多个设备进行在线监测。一套变压器局放在线监测系统可配置一台系统服务器及多达256个局放IED，每个局放IED可支持4个传感器单元，适合不同规模的变电站的变压器设备的在线监测。

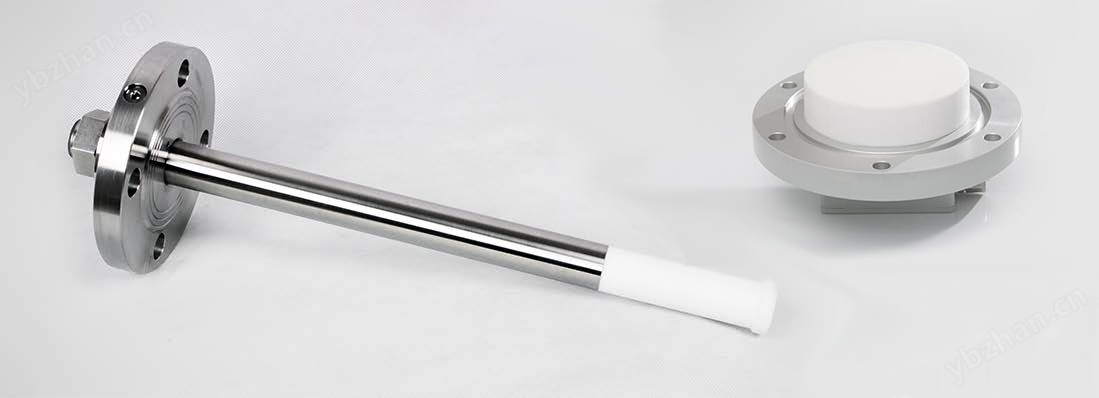

内置式UHF传感器：安装在电力变压器上，检测电力变压器内部局部放电产生的特高频电磁波信号。

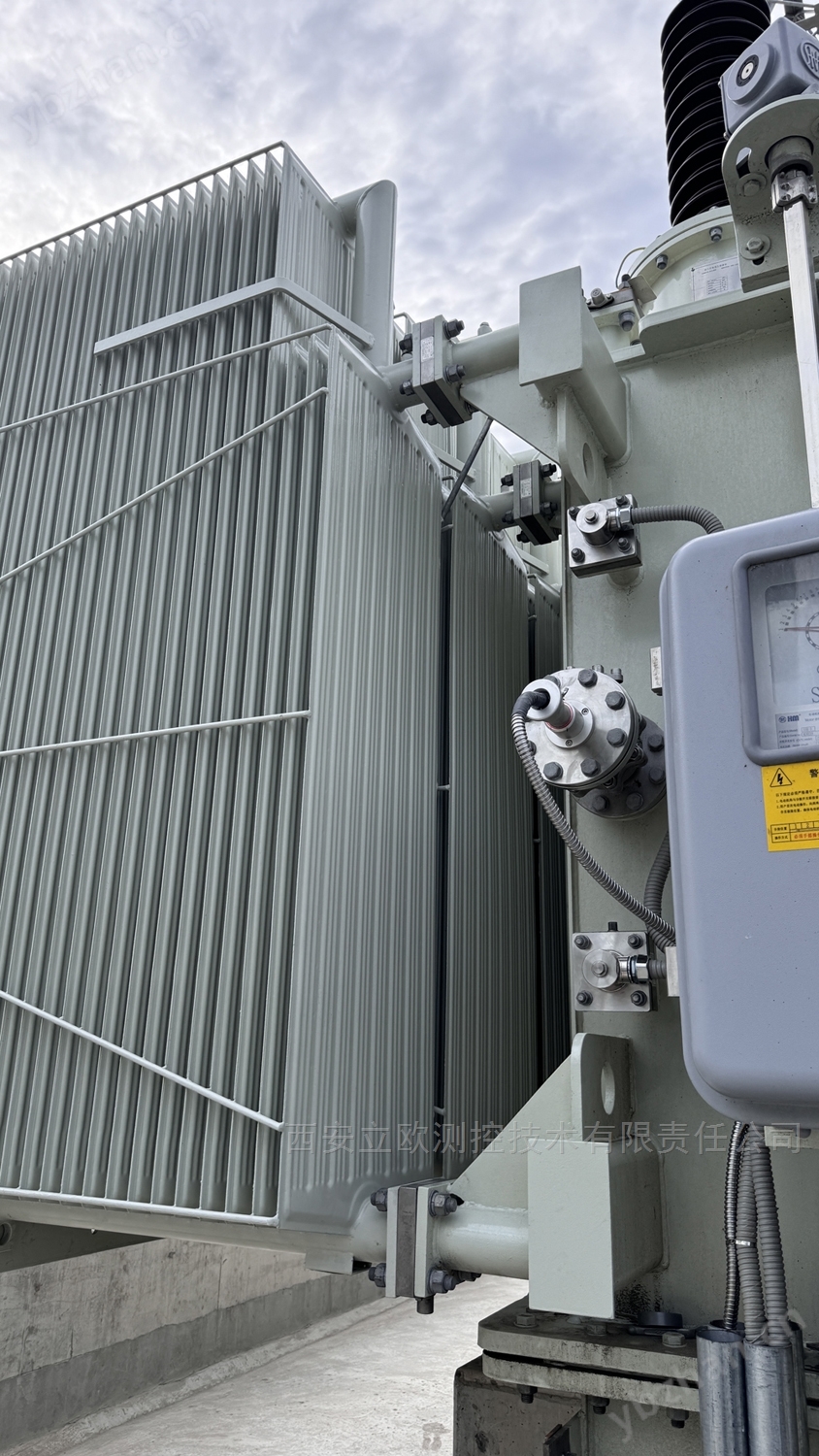

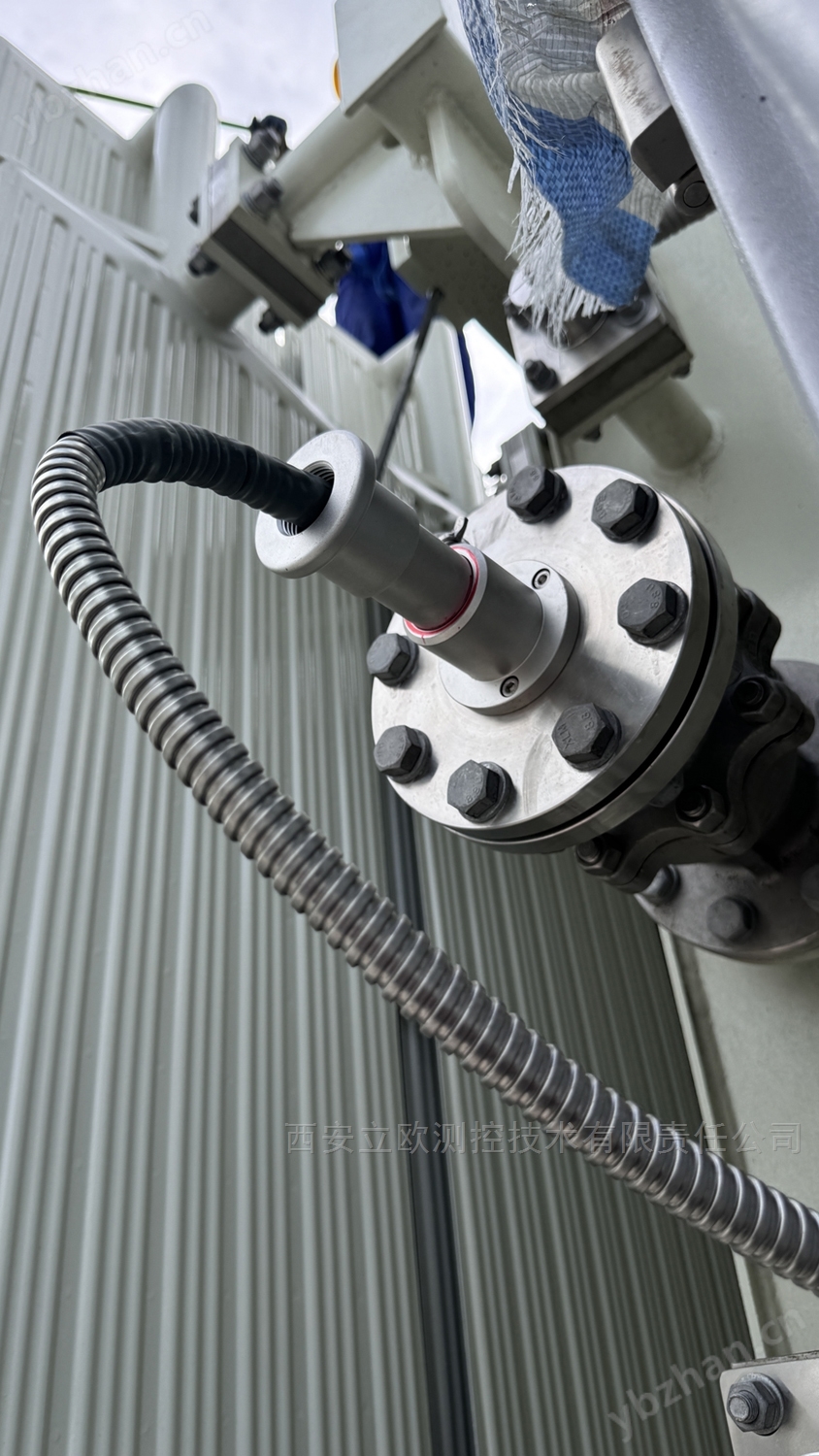

对于已运行的变压器推荐使用油阀式UHF传感器，油阀式UHF传感器安装在变压器箱壁的放油阀处，不影响变压器的正常运行，可带电安装。

对于新建变电站的变压器推荐使用内置式UHF传感器，内置式UHF传感器安装在变压器本体内壁上，需要在变压器本体预留安装传感器的孔位；

检波/信号处理单元：实现对传感器采集到的信号进行滤波，检波，放大等功能，滤除无用的高频信号，对有效信号进行检波，放大，传输给局放监测IED装置。

局放IED：由高速数据采集单元、FPGA高速数据处理单元、通信与控制单元等模块组成，对检测的信号进行采集、处理，通过光纤将监测结果传到系统服务器，一个局放IED可同时处理4个传感器的采集数据；

系统服务器：通过对历史数据的统计和分析，结合设备内部局放的变化趋势，并根据信号的特点，与指纹库比对判断出可能的缺陷类型和缺陷的大致位置。

工作原理

传统的变压器监测方法是在定期检修时对变压器进行局部放电检测，而变压器局放在线监测技术的则是对变压器状态进行实时监测和预警，它通过安装在变压器上的传感器，实时采集变压器内部的局部放电信号，并传输到监测系统进行分析和处理，适用于对变压器进行状态监测与缺陷诊断。

变压器局部放电在线监测系统采用分布式结构，可进行现场测量、数字传输，可对变压器的当前运行状态及发展趋势进行分析判断，为后续设备运行和维护提供数据参考，同时也为已有故障或潜在故障提供判断依据。此外系统通过采用模拟滤波、周期脉冲剔除、设置动态阈值、开相位窗口等系列抗干扰措施，可有效保证监测结果的真实可靠性。

技术参数

应用案例
