变压器特高频 (UHF) 局放在线监测系统 早期预警 AI放电模式识别 异常智能告警 操作简单 立欧测控
（LE-PDS-ZB）
产品简介

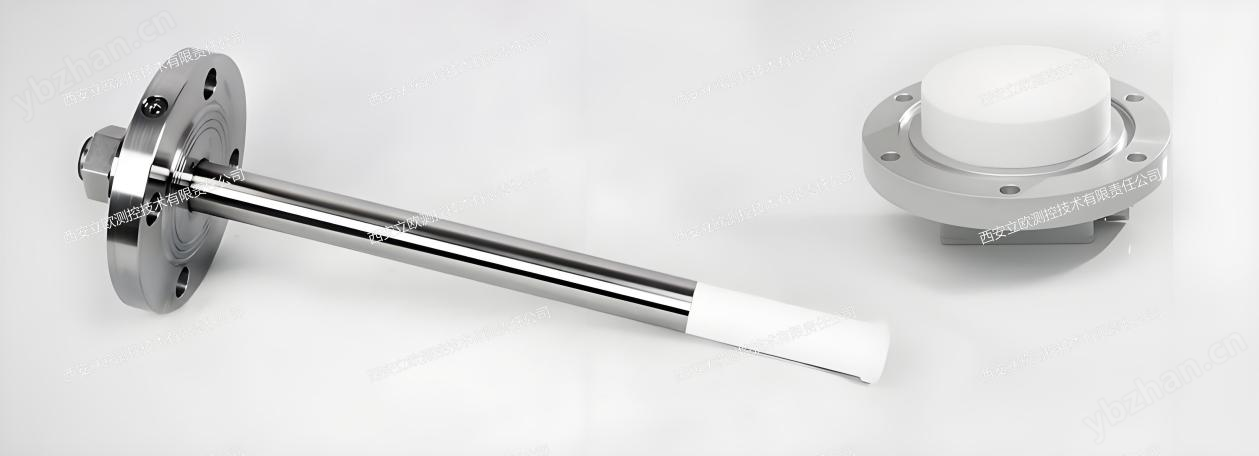

变压器（电抗器）局放在线监测系统集成了振动传感器、HFCT(高频局放传感器)、AE(超声波传感器)、UHF(特高频局放传感器)、射频局放传感器。本系统可通过综合分析各种动态运行数据和静态数据，利用故障评估模型和经验数据库，给出用户指导意见和分析结论。变压器（电抗器）综合监测系统可提供接口与铁芯和夹件接地电流监测系统、绕组光纤测温系统，变压器中性点接地监测等装置进行数据交互。
变压器特高频 (UHF) 局放在线监测系统 产品特点
◎ 具备自动、连续或周期性采集设备超声波局放、高频局放等状态监测信息功能，并向综合监测后台传送标准化数据分析结果和预警信息，并接收下传控制命令；
◎ 具备各传感单元的授时功能；
◎ 具备局部放电幅值、单位时间局部放电次数等特征参量实时显示功能，支持单一参量趋势分析、阈值及趋势报警、历史数据查询、报表生成等功能，支持阈值设定、数据召唤、参数设置等远程控制功能；
◎ 具备局部放电幅值、单位时间局部放电次数、等特征参量可组态、多参量同步实时显示功能，支持多参量趋势分析、评估诊断，可实现定制化预警功能；
◎ 具备单一监测参量报警后，其他监测参量自动缩短采样周期和数据上传周期功能；
◎ 具备系统自检功能，装置故障异常时应具备主动告警功能。
产品优势
1、可在电网设备带电运行情况下进行现场安装和维护，不影响电网设备运行和供电可靠性；
2、智能传感器采用微型化、模块化、高性能，低功耗设计；
3、多种局部放电监测手段：局放特高频、局放超声波、局放暂态地电压、环境温度、环境湿度、柜体温度、嗅觉、噪音、SF6等；
4、支持国网输变电设备物联网传感器数据通信规约、loraWAN等多种无线通信规约，支持Modbus等有线通信规约；
网络拓扑图

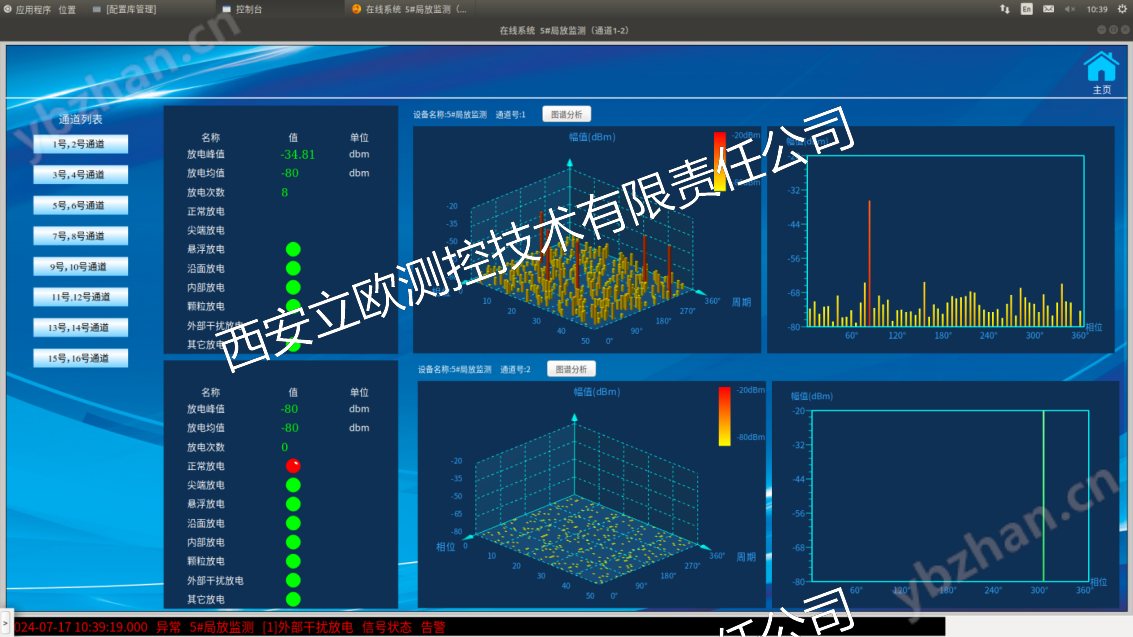

后台软件
技术参数
检测宽带 | 300-1500 MHZ |
工作电源 | 220-240VAC150-60Hz |
输入通道 | 4,8通道/单元 |
通讯接口 | Ethernet/RS485 |
通讯协议 | Modbus-TCP/Modbus-RTU |
动态范围 | -80~-15 dBmv |
EMC性能 | IEC61000-4,IEC68-2 |
运行环境温度 | -40-+65℃ |
运行环境湿度 | 5-90% RH(无冷凝) |

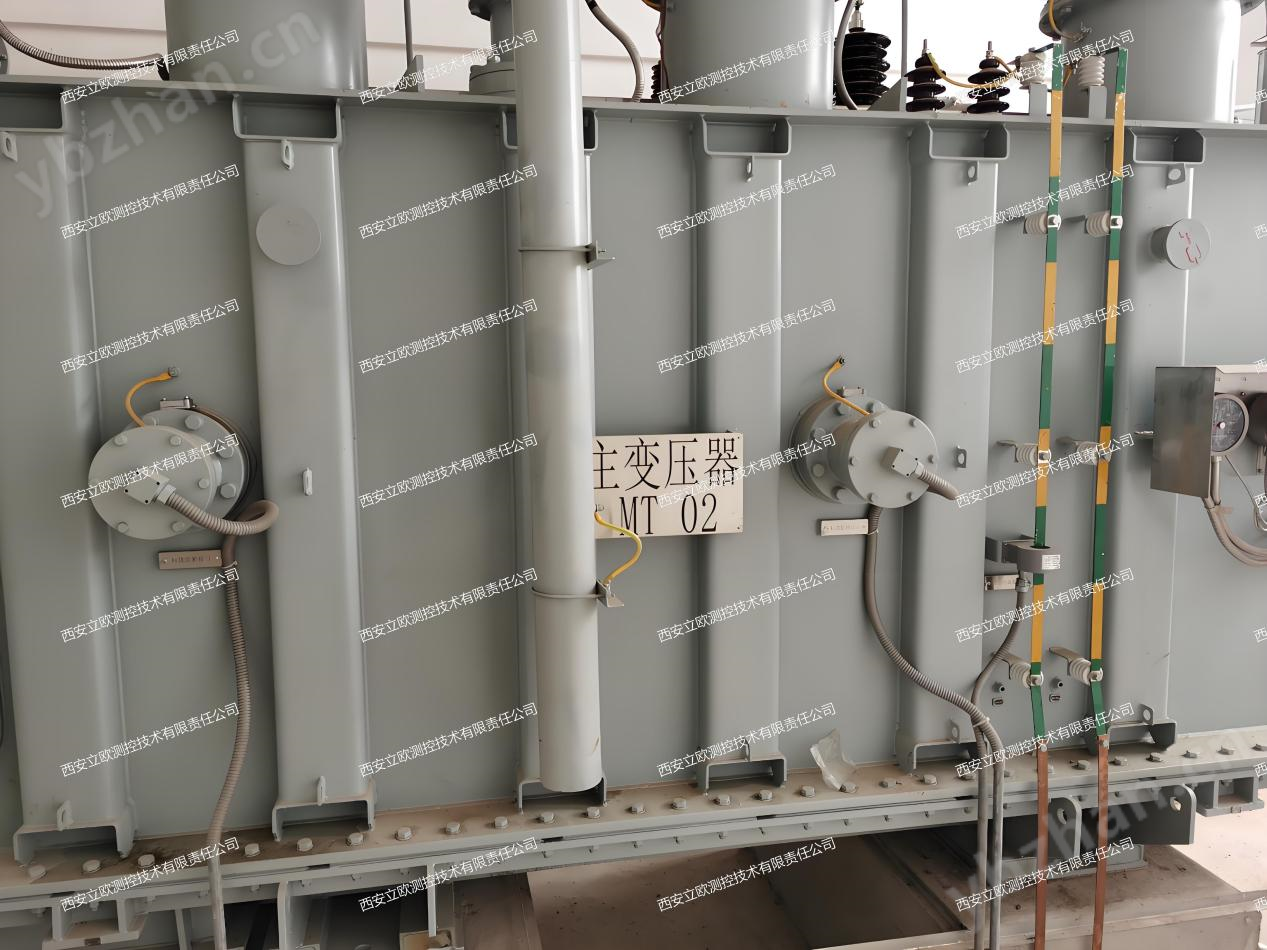

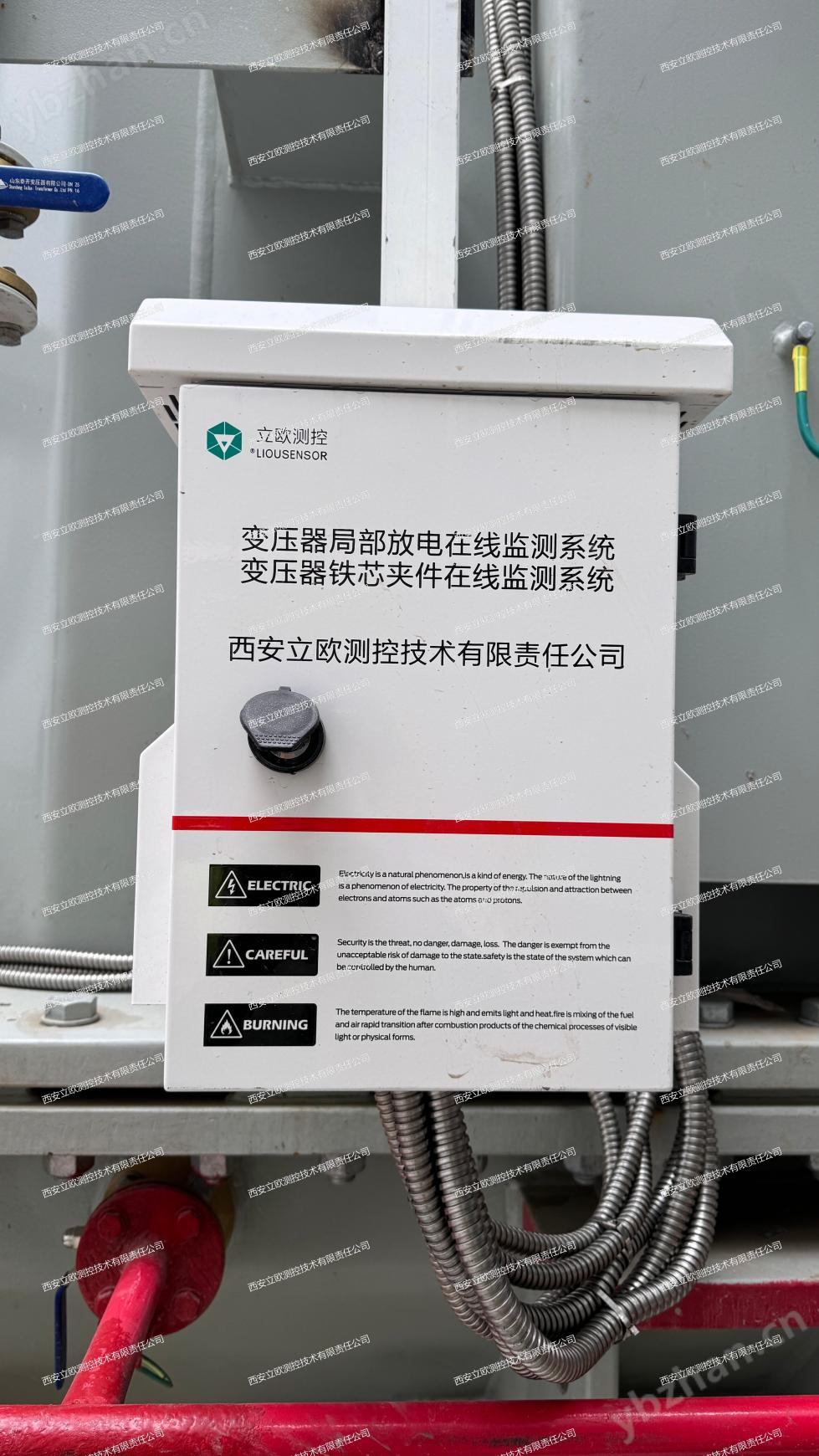

现场应用案例
