一体式超声波液位计是集成超声波传感器与数据处理控制器的液位测量设备，基于超声波反射原理工作：发射高频信号至液位表面，接收反射信号后，结合温度补偿修正的传播速度，计算并输出液位数据。
设备安装便捷（无需分体布线）、维护成本低，防护等级达 IP65/IP67，-40℃至 80℃环境可适配，测量精度 ±0.5% FS、分辨率 1mm，支持 4-20mA/RS485 信号输出，兼容 PLC/DCS 系统。
在工业生产、市政管理、水利监测等诸多领域，液位测量是保障系统稳定运行、实现高效管理的关键环节。超声波液位计作为一种常用的液位测量设备，凭借其集成化设计与可靠的性能，在各类场景中得到广泛应用。以下将从产品介绍、优势特点、技术参数、产品选型、应用领域、安装事宜六个维度，对其进行全面解析。
一、产品介绍

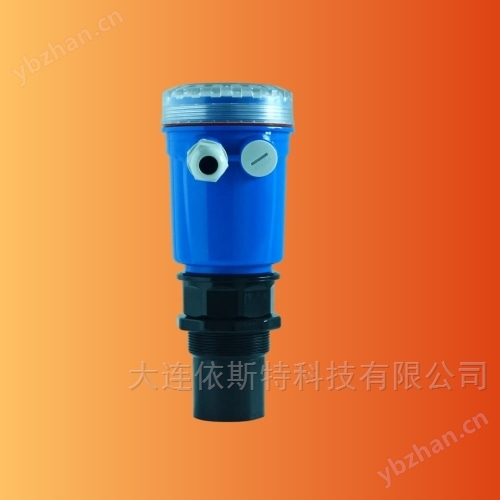

一体式超声波液位计是将超声波传感器与数据处理控制器集成于同一外壳的液位测量设备，基于超声波反射原理实现液位检测。其工作流程为：设备内置的超声波传感器向被测液位发射高频超声波信号，信号接触到液位表面后发生反射，反射信号被传感器接收并传输至控制器；控制器根据超声波信号的传播时间，结合超声波在当前介质中的传播速度（可通过温度补偿修正），计算出传感器与液位表面的距离，进而换算出实际液位高度或深度，并以模拟信号（如 4-20mA）或数字信号（如 RS485）的形式输出，供后续的显示、控制或远程监控系统使用。相较于分体式超声波液位计，其核心优势在于结构紧凑，无需单独布设传感器与控制器之间的信号线缆，减少了信号传输过程中的干扰，同时简化了安装流程。
二、优势特点
1.安装便捷性高：一体式设计省去了传感器与控制器的分体安装步骤，仅需通过支架、法兰或螺纹等方式，将设备整体固定在测量点上方即可。接线过程简单，通常仅需连接电源与输出信号线，大幅降低了现场施工难度，缩短了安装工期，尤其适合空间有限或安装条件复杂的场景。
2.维护成本低：集成化结构减少了设备的连接部件，故障发生点更少。日常维护时，无需拆解多个部件，仅需定期清洁传感器探头表面的污垢、检查接线端子的稳定性，即可保障设备正常运行，显著减少了维护人力与时间成本。
3.环境适应性强：设备外壳多采用 ABS 工程塑料、304 不锈钢等耐腐、防水材质，防护等级普遍达到 IP65 及以上（部分型号可达 IP67，支持短时间浸水），能适应潮湿、粉尘、轻度腐蚀性的工业环境。工作温度范围覆盖 - 20℃至 60℃，部分高温或低温专用型号可拓展至 - 40℃至 80℃，满足不同地域、不同行业的环境需求。
4.测量稳定性好：内置温度补偿模块，可实时修正环境温度变化对超声波传播速度的影响，避免温度波动导致的测量误差；同时具备抗电磁干扰、抗机械振动设计，能有效抑制现场变频器、电机等设备产生的电磁信号干扰，确保测量数据稳定输出。
5.兼容性广泛：支持 4-20mA 模拟信号、RS485 数字信号（兼容 Modbus 协议）等多种输出方式，可与 PLC、DCS 控制系统、液位显示器、组态软件等常见自动化设备无缝对接，满足不同用户的远程监控与自动控制需求。
三、一体式超声波液位计技术参数
1.基本测量参数：测量范围通常为 0.3m-10m（特殊型号可扩展至 0.1m-20m）；测量精度为 ±0.5% FS（满量程）或 ±1mm（取两者较大值）；分辨率为 1mm；盲区（传感器下方无法准确测量的区域）为 0.1m-0.3m，选型时需确保实际液位变化区间避开盲区。
2.环境适应参数：工作温度 - 20℃-60℃（高温型号：-20℃-80℃；低温型号：-40℃-60℃）；工作湿度≤95% RH（无凝露）；工作压力为常压（密封罐专用型号可承受 0.1MPa-1MPa 压力）；防护等级 IP65/IP67。
3.电气参数：供电电压支持 DC 24V（两线制 / 四线制）或 AC 220V；功耗≤10W；输出信号可选 4-20mA 模拟信号、RS485 数字信号，部分型号配备 1-2 路继电器输出（可直接控制泵、阀等设备）。
4.物理结构参数：外壳材质为 ABS 工程塑料（通用型）或 304 不锈钢（耐腐蚀型）；传感器探头材质为 PTFE（聚四氟乙烯，耐强腐蚀）或 PU（聚氨酯，耐磨）；安装方式支持支架安装、法兰安装（DN50/DN80 等规格）、螺纹安装（M40×1.5 等规格）。
四、产品选型
1.明确测量介质特性：若测量腐蚀性液体（如酸碱溶液），需选择探头材质为 PTFE、外壳为 304 不锈钢的型号；若测量固体颗粒（如粮食、煤粉），需确认颗粒粒径（粒径过大易导致信号反射不稳定），并选择带固体测量优化功能的型号；若介质含大量泡沫或蒸汽，需选择带泡沫补偿、蒸汽抑制功能的专用型号，避免信号被吸收或干扰。
2.匹配测量范围与精度：根据实际液位变化区间（如储罐低液位至高液位）选择测量范围，确保实际量程在设备测量范围内且避开盲区；精度需求需结合场景，如普通水池监测选 ±1% FS 即可，化工配料罐需 ±0.5% FS 及以上精度。
3.适配现场环境：户外露天安装需选 IP67 及以上防护等级，高温车间选耐 80℃及以上型号，强电磁干扰环境（如变频器附近）选带电磁屏蔽功能的型号。
4.确认接口需求：根据后端设备信号类型选择输出方式（4-20mA 或 RS485），需直接控制泵阀则选带继电器输出的型号；同时确认供电方式（DC 24V 或 AC 220V），匹配现场电源条件。
五、应用领域
1.市政民生领域：用于自来水厂清水池、沉淀池液位监测，污水处理厂曝气池、污泥浓缩池液位控制，小区二次供水水箱液位管理，防止溢水或空泵运行，保障供水与污水处理效率。
2.工业生产领域：化工行业用于酸碱、溶剂储罐液位测量；食品饮料行业用于果汁、食用油等卫生级液体储罐监测（部分型号符合食品级认证）；电力行业用于火电厂循环水池、脱硫塔液位监测，保障机组冷却与脱硫系统运行。
3.水利环境领域：用于河流、湖泊、水库水位监测，雨水泵站、排水管网液位控制，助力防汛抗旱与城市内涝防治。
4.农业与仓储领域：农业中用于灌溉蓄水池、水井液位监测；仓储物流中用于粮食、饲料等颗粒筒仓液位测量，便于库存管理。
六、安装事宜
1.安装位置选择：需安装在液位正上方，避开搅拌装置、进水 / 出水口（避免液位剧烈波动），远离罐内支架、管道等障碍物（障碍物与探头距离需大于盲区），防止信号遮挡或干扰。
2.安装高度计算：根据测量范围与盲区确定安装高度，确保低液位高于盲区下限、高液位低于测量范围上限。例如，设备测量范围 0.3m-5m、盲区 0.2m，安装高度需高于高液位 0.3m 以上，且低液位需高于 0.2m。
3.安装操作规范：支架安装需确保支架稳固，避免设备振动；法兰安装需匹配法兰规格，密封垫片压实防泄漏；螺纹安装需均匀拧紧，防止螺纹损坏，且探头需垂直向下。
4.校准与维护：安装后需空罐校准（设零点）、满罐校准（设量程），部分设备支持自动校准；日常需定期清洁探头表面污垢，检查接线端子是否松动，恶劣环境下缩短维护周期，检查外壳密封是否完好。
