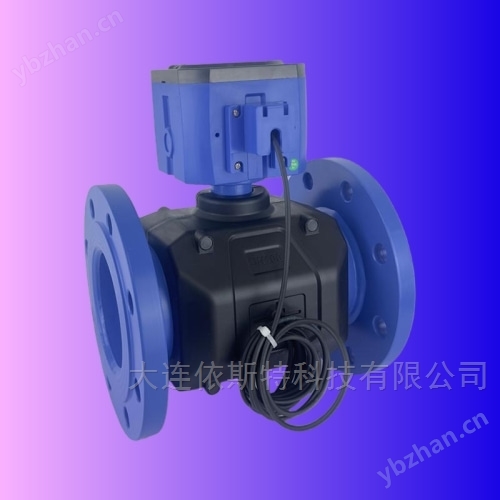

超声波水表是依托超声波测量原理的智能水流计量仪表，无机械运动部件，通过检测超声波顺逆流传播速度差计算水流速度，进而得出瞬时与累积流量。其核心由耐腐蚀表体、超声波换能器、信号处理单元及数据显存单元构成。
该水表计量精度高且长期稳定，量程比不低于 100:1，能精准计量微小流量，寿命超 10 年，适配复杂水质。支持 RS485、NB-IoT 等通讯方式，可远程抄表，功耗低、续航久，广泛应用于居民住宅
一、产品介绍
超声波水表是一种利用超声波测量原理实现水流计量的智能计量仪表，相较于传统机械水表，它摆脱了机械运动部件的限制，通过在水流中发射和接收超声波信号，依据超声波在顺流和逆流方向传播的速度差来计算水流速度，进而换算出瞬时流量和累积流量。其核心结构主要包括表体、超声波换能器、信号处理单元、数据存储与显示单元等部分。表体通常采用耐腐蚀的金属或高分子材料制成，能适配不同管径的管道；超声波换能器负责将电能与声能相互转换，确保信号稳定传输；信号处理单元对采集到的超声波信号进行放大、滤波和运算，精准计算流量数据；数据存储与显示单元则可实时展示流量信息，并保存历史数据，部分产品还支持数据导出功能，为用水管理提供便利。
二、优势特点
超声波式水表具备多项显著优势，首先在计量精度上表现突出。由于无机械磨损，其计量精度不受使用时间影响，长期保持稳定，量程比宽，能精准计量从微小流量到大流量范围内的水流，尤其适用于低流量工况下的计量，有效避免了传统机械水表因低流量不计量导致的 “跑冒滴漏” 计量损失。其次，可靠性与耐久性强。无运动部件的设计减少了故障隐患，降低了维护成本，使用寿命大幅延长，一般可达 10 年以上，且能适应复杂的水质环境，不受水中杂质、颗粒物的影响，避免了传统水表因部件卡阻导致的计量失效问题。再者，智能化程度高。多数超声波式水表配备了数据通讯接口，支持有线或无线通讯方式，可实现远程抄表、数据实时传输与监控，方便供水部门进行智能化用水管理，如实时监测用户用水量、识别异常用水情况、进行阶梯水价核算等，提升管理效率。此外，节能环保特性明显，其工作功耗低，部分产品采用电池供电，续航时间长，无需频繁更换电池，减少了能源消耗和环境污染。
三、技术参数
超声波式水表的核心技术参数是衡量其性能的关键指标，主要包括以下方面：
1.公称直径：常见规格涵盖 DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100 等，适配不同管径的供水管道，满足居民住宅、商业建筑、工业场所等不同场景的需求。
2.计量精度等级：符合国家相关标准，一般为 2 级或 1 级，部分高精度产品可达 0.5 级，其中 1 级表在常用流量范围内的计量误差不超过 ±1%，2 级表不超过 ±2%。
3.工作温度范围：通常为 - 20℃~50℃，部分耐温型产品可扩展至 - 30℃~60℃，能适应不同地区的气候环境和水温条件，确保在寒冷冬季或高温工况下正常运行。
4.工作压力范围：一般为 0.1MPa~1.6MPa，高压型产品可达到 2.5MPa，满足不同供水系统的压力要求，防止因压力过高导致表体损坏。
5.量程比（Q3/Q1）：常规产品量程比不低于 100:1，部分产品可达 200:1 甚至更高，如 Q3 为 2.5m³/h 时，Q1 可低至 0.0125m³/h，确保在宽流量范围内精准计量。
6.通讯方式：支持 RS485、LoRa、NB-IoT、GPRS 等多种通讯协议，RS485 适用于近距离有线数据传输，LoRa、NB-IoT、GPRS 则适用于远程无线数据传输，可根据实际应用场景选择。
7.供电方式：分为电池供电和外接电源供电，电池供电通常采用锂电池，续航时间可达 5~10 年；外接电源供电一般为 DC12V 或 AC220V，适用于长期稳定供电的场景。
四、产品选型
超声波式水表的选型需结合实际应用场景和需求，综合考虑以下因素：
1.管道参数：根据供水管道的公称直径选择匹配的水表规格，确保水表与管道尺寸一致，避免因管径不匹配导致计量误差增大或水流阻力增加。同时，需确认管道的工作压力和温度，选择符合压力和温度等级要求的产品，防止水表损坏。
2.流量范围：根据使用场景的大瞬时流量、最小瞬时流量和平均流量，选择量程比合适的水表，确保实际使用流量处于水表的佳计量范围内，以保证计量精度。例如，居民住宅用水量相对稳定，可选择常规量程比产品；工业场所用水量波动较大，则需选择高量程比产品。
3.水质条件：若使用环境中水质较差，含有较多杂质、颗粒物或腐蚀性物质，应选择具有耐腐蚀、抗堵塞特性的水表，如采用不锈钢表体、特殊涂层换能器的产品，避免水质对水表性能和寿命产生影响。
4.功能需求：根据管理需求确定水表的功能配置，如是否需要远程抄表、数据存储、异常报警（如漏水报警、断水报警）、阶梯水价计量等功能。例如，供水部门进行智能化管理时，需选择支持远程通讯和数据监控的产品；居民用户则可选择基础计量功能的产品。
5.安装环境：考虑安装位置的空间大小、安装方式（水平安装、垂直安装）以及是否存在电磁干扰等因素，选择结构紧凑、适配安装方式且抗干扰能力强的产品，确保水表安装便捷且稳定运行。
五、应用领域
超声波式水表凭借其优异性能，广泛应用于多个领域：
1.居民住宅领域：适用于城市居民小区、农村集中供水工程等，精准计量居民家庭用水量，支持阶梯水价实施，帮助居民养成节水习惯，同时方便供水部门远程抄表，减少人工抄表成本和误差。
2.商业建筑领域：在商场、酒店、写字楼、学校、医院等商业和公共建筑中，用于计量各楼层、各区域的用水量，实现用水分户计量和成本核算，便于建筑物业进行用水管理和节能改造。
3.市政供水领域：用于城市市政供水管网的流量监测和计量，实时掌握管网流量分布、漏损情况，为供水管网优化调度、漏损控制提供数据支持，提升市政供水效率和管理水平。
4.工业生产领域：在化工、冶金、电力、纺织、食品加工等工业行业中，用于生产过程中的冷却水、工艺用水等流量计量，满足工业生产对用水精度的要求，助力企业进行用水成本控制和节能减排。
5.农业灌溉领域：适用于农业节水灌溉工程，如滴灌、喷灌系统的流量计量，精准控制灌溉用水量，提高水资源利用效率，促进农业可持续发展。
六、安装事宜
超声波水表的正确安装是确保其计量精度和稳定运行的关键，安装过程中需注意以下事项：
1.安装前准备：安装前需检查水表外观是否完好，有无损坏、渗漏现象，核对水表型号、规格、量程等参数是否与选型要求一致。同时，清理安装管道内的杂质、泥沙、焊渣等，避免杂物进入水表内部损坏换能器或影响计量精度。
2.安装位置选择：应选择管道平直、水流稳定的位置安装，避免安装在管道弯曲、转弯、三通、阀门附近等水流紊乱的区域，减少水流扰动对计量的影响。水表上下游需保留足够的直管段，一般要求上游直管段长度不小于 10 倍公称直径，下游直管段长度不小于 5 倍公称直径，若空间有限，可通过安装整流器缩短直管段长度。
3.安装方向与方式：严格按照水表表体上标注的水流方向（箭头指示）安装，禁止反向安装，否则会导致计量误差或水表损坏。多数超声波式水表支持水平安装，部分产品可垂直安装，但需确认产品说明书要求，垂直安装时水流方向应自上而下，避免气泡积聚影响计量。
4.密封与固定：水表与管道连接时，应使用合适的密封材料（如橡胶密封圈、生料带），确保密封良好，防止漏水。连接螺栓应均匀拧紧，避免用力过猛导致表体变形。安装完成后，需对水表进行固定，防止管道震动导致水表移位或损坏。
5安装后检查：安装完成后，缓慢开启阀门，排出管道内的空气，检查水表有无渗漏现象。同时，观察水表显示是否正常，可通过通水测试验证计量是否准确，若发现异常，应及时排查原因并进行调整。
